Стационарный сигнализатор СТГ-1-1 предназначен для постоянного автоматического контроля концентрации горючих газов и оксида углерода в воздухе производственных помещений. При превышении установленных пороговых значений, прибор оповещает об этом свето-звуковой сигнализацией и замыкает реле, тем самым осуществляется перекрывание подачи газа к газовому оборудованию электромагнитным запорным клапаном.
Прибор диффузионный, без принудительного способа подачи пробы. Термохимический (по каналу горючих газов) — электрохимический (по каналу CO).
Сигнализаторы типа СТГ-1 непрерывного действия, в зависимости от исполнения, поставляются 2-блочными и 3-блочными.

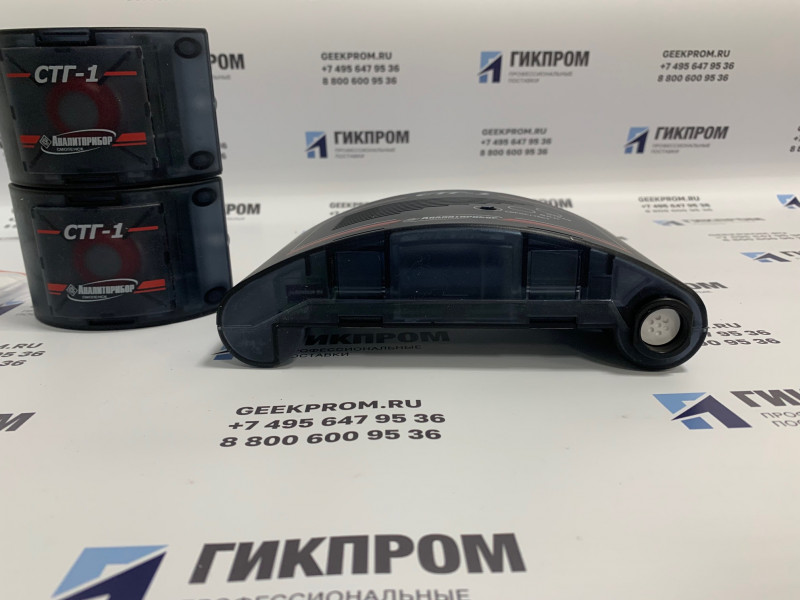

Конструктивно сигнализатор СТГ-1-1 горючих газов состоит из:
|
|
Стандартные исполнения СТГ-1-1
| Наименование и обозначение | Количество датчиков на метан | Наименование старого исполнения (на замену) |
|---|---|---|
| газосигнализатор СТГ-1-1 ИБЯЛ.413411.056 |
с одним датчиком на метан (CH4) | СТГ1-1Д10 (в) СТГ1-1Д10 (о) СТГ1-1Д20 (в) СТГ1-1Д20 (о) |

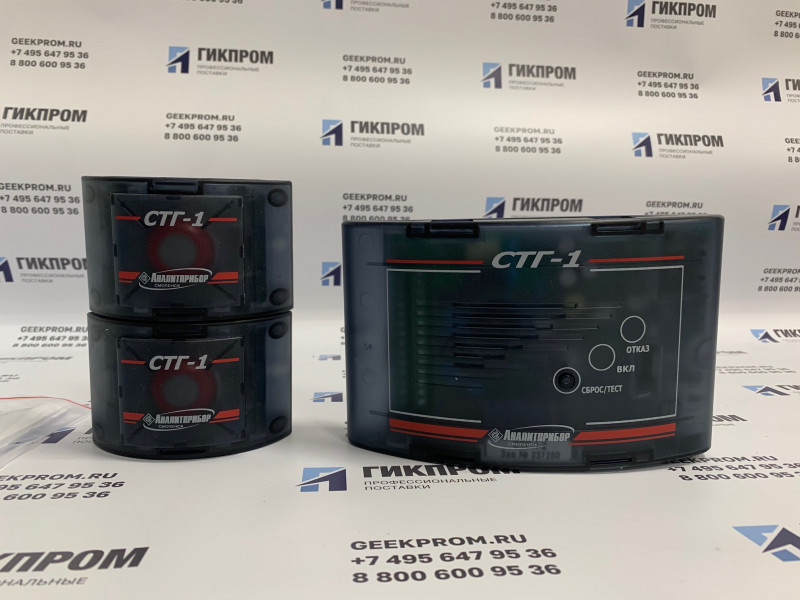

На лицевой панели БД и БКС расположены индикатор зеленого цвета «ВКЛ» (устройство включено и работает нормально), индикаторы красного цвета «ГАЗ» (концентрация газа превысила установленный порог срабатывания), индикатор жёлтого цвета «ОТКАЗ» (ошибка в работе, вероятно обрыв линии связи между БД и БКС). Также на лицевой панели БКС размещена кнопка отключения исполнительных устройств «СБРОС».
Особенности сигнализаторов СТГ-1-1 оксида углерода и горючих газов
- наличие "сухих" контактов реле для включения/отключения работоспособности внешних устройств: вентиляция, лампа, сирена;
- функция самодиагностики: выявление неправильного подключения блока датчика, обрыва или короткого замыкания на линии между блоками БД и БКС;
- световая и звуковая сигнализация;
- наличие кнопки «ТЕСТ» для проверки системы на срабатывание сигнализации без применения поверочных газовых смесей;
- возможность соединять приборы в шлейф и подключать их к пожарной или охранной сигнализации;
- выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В для контроля метрологических характеристик сигнализаторов;
- простое подключение с помощью клеммных соединений;
- функция автокалибровки нуля при включении или раз в 14 дней.
Плюсы сигнализаторов оксида углерода, токсичных и горючих газов СТГ-1-1
- современный дизайн корпуса сигнализатора, не уступающий иностранным аналогам;
- расширенный температурный диапазон от -10 до +50 С;
- возможность настройки порога датчика сигнализации - 10 или 20% НКПР самим пользователем;
- функция тестирования системы без горючих газовых смесей;
- "сухие" контакты реле до 5А, 220В;
- подключение с помощью клеммных соединений;
- срок службы чувствительного элемента на горючие газы до 5 лет.
Применение СТГ-1-1
- Котельные газовые промышленные
- Жилищно-коммунальное хозяйство
- Котельные в частных домах
- Административные здания и помещения
Установка в помещениях
Для установки сигнализатора загазованности СТГ-1-1 необходимо выполнить следующие действия:
- Подготовьте место установки. Блок датчика на метан должен устанавливаться на стене на высоте 1,5 метра от пола, вдали от источников тепла и прямых солнечных лучей.
- Открутите крепежные винты на задней панели и снимите крышку.
- Проведите кабели питания и блока датчиков через соответствующие отверстия в корпусе.
- Прикрепите прибор к стене с помощью крепежных винтов и дюбелей. Убедитесь, что сигнализатор установлен ровно и надежно закреплен.
- Подключите кабели к соответствующим клеммам на плате блока управления. Схема подключения приведена в инструкции по эксплуатации.
- Установите крышку на место и закрепите ее винтами.
- Включите питание устройства и проверьте его работу. При достижении опасного уровня загазованности, устройство должно издавать звуковой сигнал и передавать сигнал на внешний блок сигнализации.
Подключение сигнализатора СТГ-1-1
- Максимальная длина линии связи - 200 м.
- Максимальная площадь сечения жилы подключаемого кабеля к клеммам - не более 2,5 мм2.
- Марка кабеля - ШВЛ 3х0,75 ГОСТ 7399-97, ШВВП 3х0,25 ГОСТ 7399-97, ППВ 3х1,0 ГОСТ 6323-79, ПВС 3х0,5 ГОСТ 7399-97, РПШ 3х1,25 ТУ 16-К18.001-89.
Вместе с сигнализаторами СТГ-1-1 угарного газа обычно приобретают:
- клапаны электромагнитные КЭГ-9720 ИБЯЛ.685181.001
- ТХД ИБЯЛ.413923.031-03 для ремонта выработавшего свой ресурс;
- ЭХД ИБЯЛ.305649.035-54 для ремонта выработавшего свой ресурс;
- баллоны с ПГС для проверки/поверки;
- ВТР - вентиль точной регулировки ИБЯЛ.306577.002;
- индикатор расхода ИБЯЛ.418622.003-01;
- диспетчерский пульт ДИСП ИБЯЛ.465213.003.
Датчики (сенсоры) для ремонта СТГ-1-1
| Наименование | Измеряемый газ | Применимость |
|---|---|---|

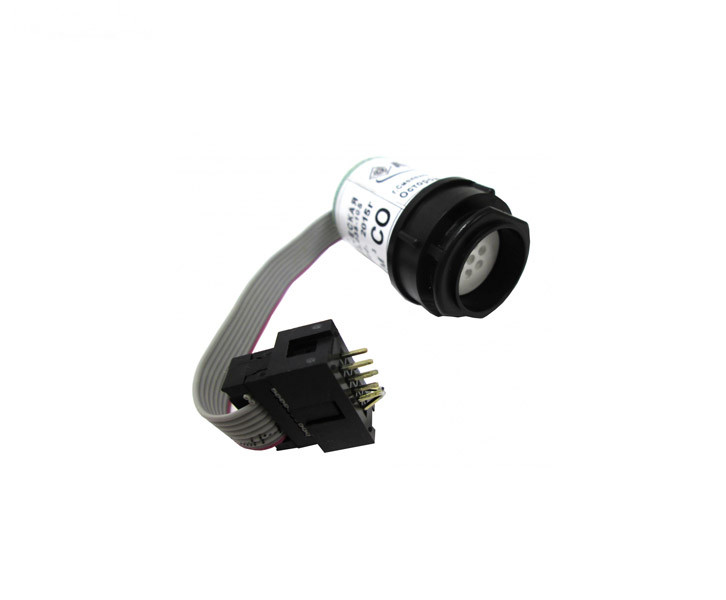

| Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-83 (ИБЯЛ.418425.035-105) |
CO (оксид углерода) |
СОУ-1, СТГ-1-1, СТГ-1-2 (выпуск после 08.2011. Плата с микросхемой) |
| Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-40 (ИБЯЛ.418425.035-40) | CO (оксид углерода) |
СОУ-1, СТГ-1-1, СТГ-1-2 (Выпуск строго до 08.2011. Плата без микросхемы) |
Мы предлагаем для поставки стационарные газоанализаторы бытовые сигнализаторы. СТГ-1-1 Аналитприбор, артикул ИБЯЛ.413411.056 по цене 24 600 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .

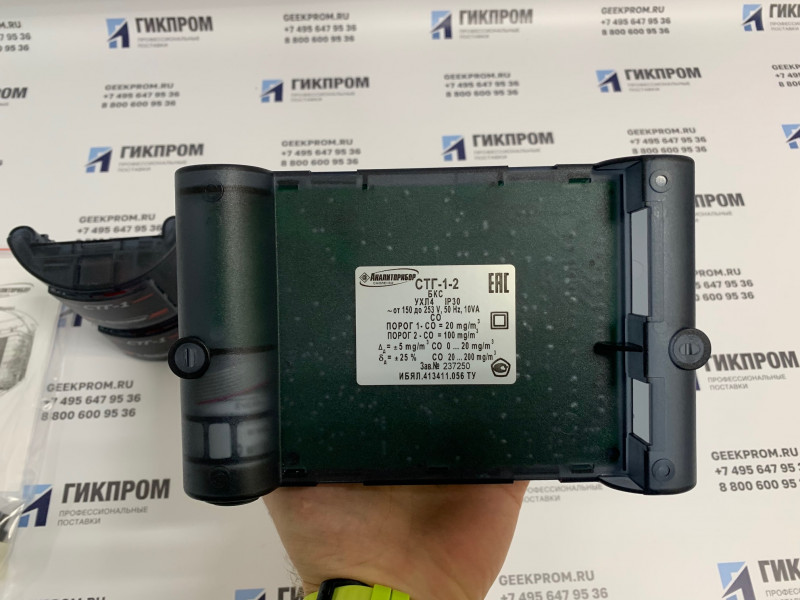

Технические характеристики
| Характеристики СТГ-1 | Значения |
|---|---|
| Количество датчиков сигнализатора СТГ-1: по горючему газу (выносные): СТГ-1-1 СТГ-1-2 по оксиду углерода (СО) (встроенный) |
1 2 1 |
| Диапазон сигнальных концентраций сигнализаторов по каналу горючих газов, % НКПР: при установленном значении порога блока сигнализации АВАРИЙНАЯ-СН, равном 10 %НКПР, при установленном значении порога блока сигнализации АВАРИЙНАЯ-СН, равном 20 % НКПР |
от 5 до 19 от 15 до 31 |
| Время срабатывания сигнализации сигнализатора СТГ-1, с, не более по горючему газу по оксиду углерода (СО) |
15 45 |
| Номинальное время установки сигнала на выходе «КОНТРОЛЬ» Т0,9ном, с | 60 |
| Время прогрева сигнализатора СТГ-1, мин, не более: по каналу горючих газов, по каналу оксида углерода |
5 60 |
| Срабатывание "сухих" контактов реле при достижении пороговых концентраций: - 1-й порог (по СО) - 2-й порог (по СО) - авария (по горючим газам) |
одна группа 30 В; 2,5 А одна группа 220 В; 5 А одна группа |
| Индикация СТГ-1 | звуковая общая, световая раздельная |
| Уровень звукового давления, создаваемого звуковой сигнализацией сигнализатора, не менее, дБ, на расстоянии 1 м от сигнализатора по оси акустического излучателя | 70 |
| Степень пылевлагозащиты сигнализатора СТГ-1 | IP30 |
| Длина кабеля связи между сигнализатором и датчиком по горючему газу | до 200 м, сечение жилы 0,75 мм |
| Напряжение питания сигнализатора СТГ-1, В | от 130 до 253, 50 Гц |
| Мощность, потребляемая сигнализаторами СТГ-1, не более | 10 В·А |
| Габаритные размеры сигнализатора СТГ-1, мм, не более - блок датчика (БД) - блок контроля и сигнализации (БКС) |
70х110х50 195х120х65 |
| Масса сигнализатора СТГ-1, кг, не более - блок датчика (БД) - блок контроля и сигнализации (БКС) |
0,5 1,0 |
| Средняя наработка на отказ сигнализаторов в условиях эксплуатации, не менее (при этом допускается замена ЭХД (ТХД), выработавших свой ресурс) | 30000 |
| гарантийный срок эксплуатации, мес., не менее - сигнализатор СТГ-1 оксида углерода и горючих газов - датчик на СО, датчик на СН4 |
18 12 |
| Срок службы, лет, не менее - сигнализатор СТГ-1 - датчик на СО, датчик на СН4 |
10 5 |
| Условия эксплуатации сигнализаторов СТГ-1 оксида углерода и горючих газов | |
| Температура окружающей среды | от -10 до +50°С |
| Относительная влажность воздуха: - блок контроля и сигнализации - блок датчиков |
от 30 до 95 % при температуре 30°С от 30 до 95 % при температуре 40°С |
| Атмосферное давление | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Метрологические характеристики
| Характеристика сигнализаторов модификаций стг1-1 | Значение |
|---|---|
| Канал газов оксида углерода (СО) | |
| Диапазон измерений датчика | от 0 до 200 мг/м3 |
| Диапазон показаний | от 0 до 250 |
| Порог сигнализации ПОРОГ 1-CO | 20 мг/м3 |
| Порог сигнализации ПОРОГ 2-CO | 100 мг/м3 |
| Канал горючих газов | |
| Порог сигнализации ПОРОГ-CH | 10 или 20 %НКПР |
|
Примечания: 1. Поверочным компонентом сигнализаторов по каналу горючих газов является метан (CH4). 2. Согласно ГОСТ Р 51330.19-99, 100 % НКПР соответствует объемной доли газа метана 4,40 %. . 3. Допускается по заказу потребителя установка значений порогов сигнализации, отличных от указанных. |
|
Комплект поставки

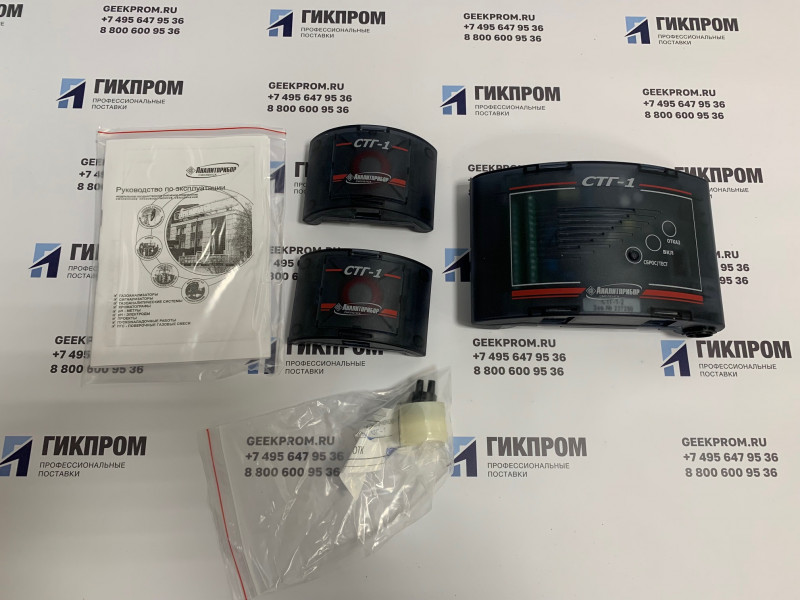

- Сигнализатор оксида углерода, токстчных и горючих газов СТГ1-1 (БКС - 1 шт, БД - 1 шт).
- Комплект ЗИП.
- Техническая документация.
Комплект запасных частей к сигнализатору СТГ1-1
|
|

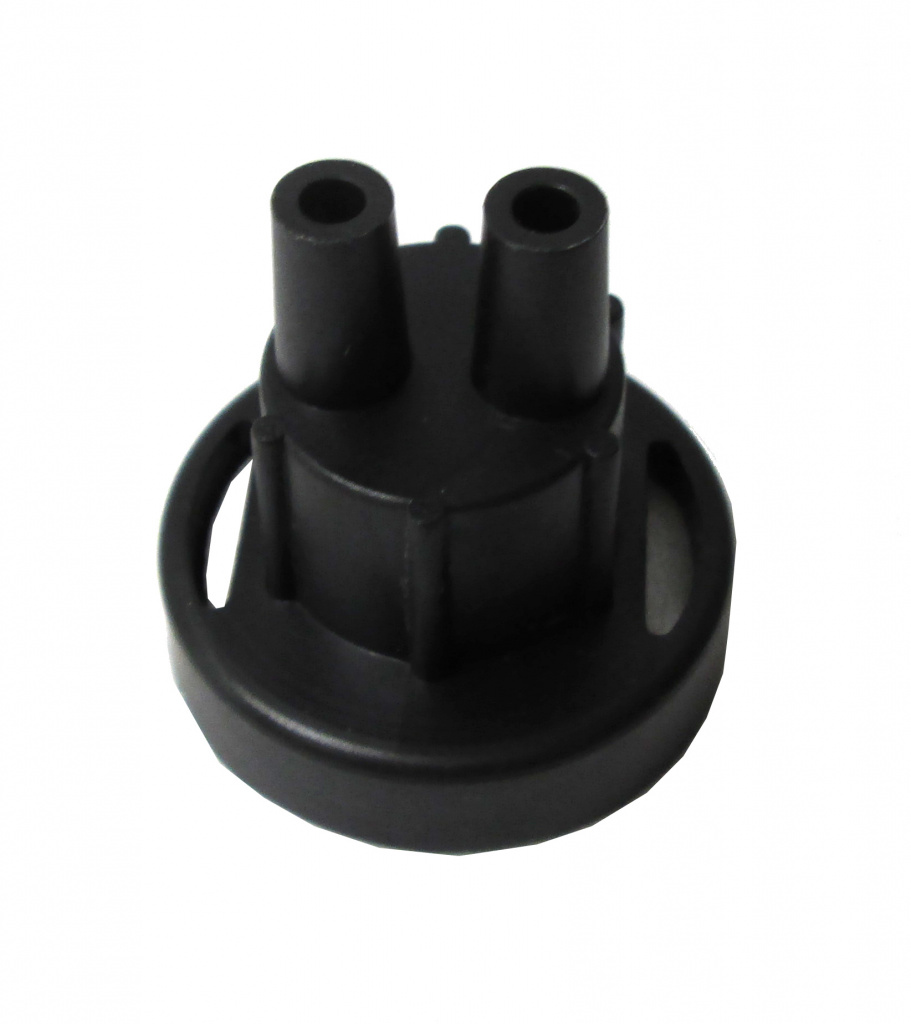

Поверочный колпак для поверки и калибровки канала на угарный газ (CO) |
|
|

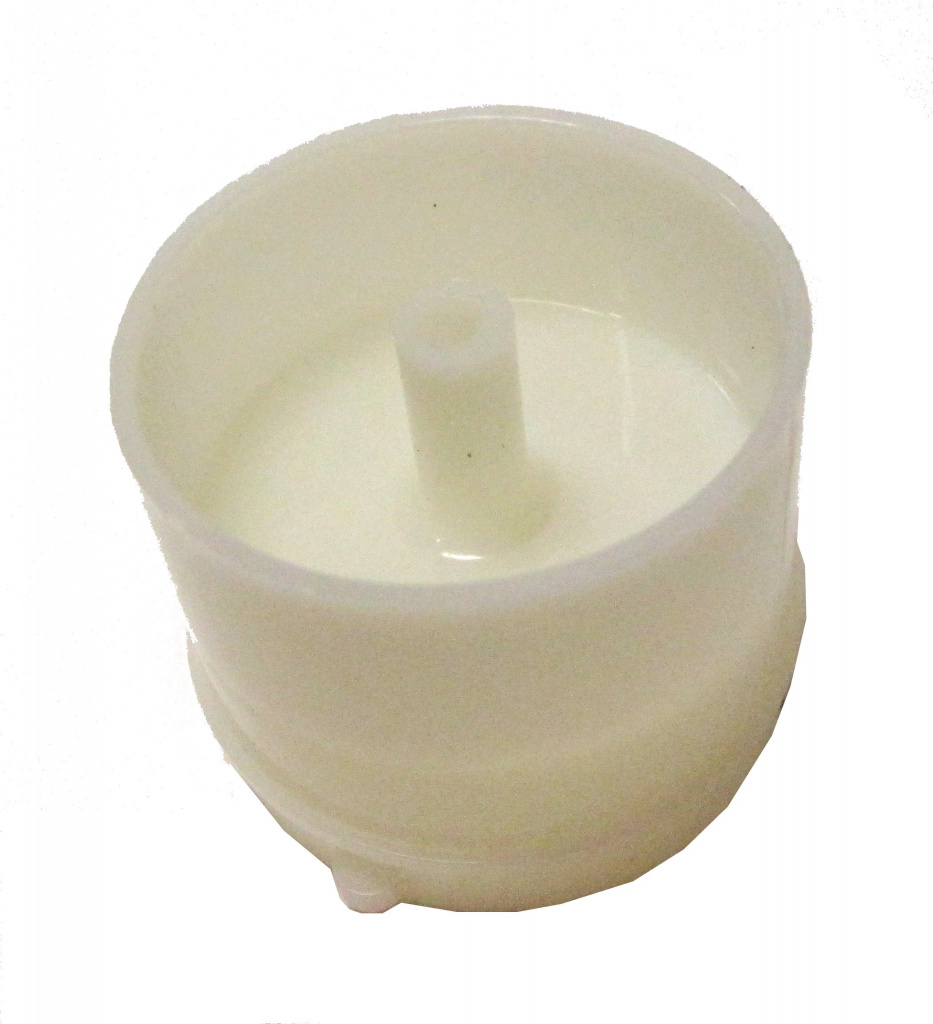

Поверочный колпачок для градуировки и поверки датчика на природный (горючий) газ |
|
|

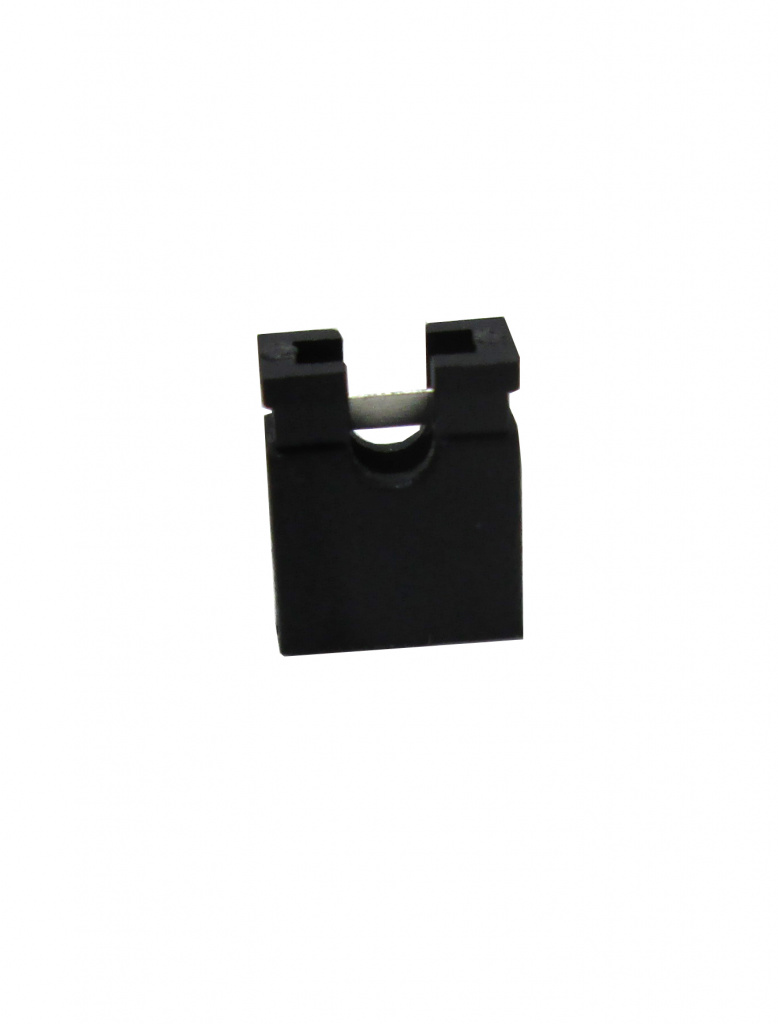

Перемычка (джампер) для настройки порога срабатывания по природному газу: 10 % или 20 % НКПР |
За отдельную оплату могут быть поставлены:
|
Наименование |
Внешний вид |
Краткое описание |
|
ГСО-ПГС (4,5 литровые баллоны с поверочными газовыми смесями):
- ПГС СО + воздух, 1,2 мг/м3, |
|
|
|

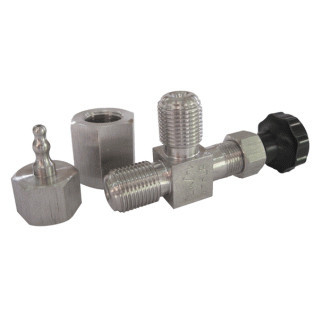

ВТР вентиль точной регулировки, латунь |
|
для регулирования анализируемой среды и перекрытия газопровода |
|
|
для индикации расхода и визуального наблюдения за анализируемой газовой средой |
|
|
|
на замену отработавшей ресурс |
|
|
|
на замену отработавшего ресурс |
|
|

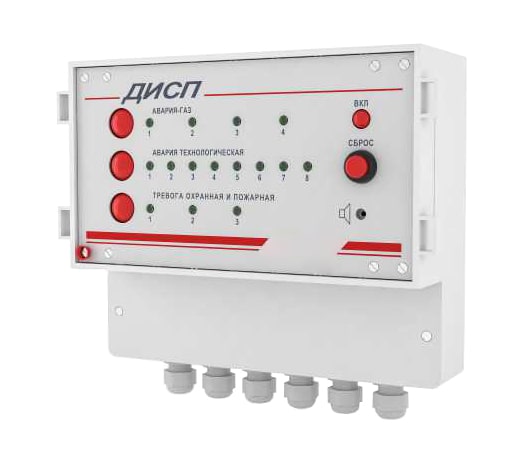

Диспетчерский пульт ДИСП |
|
для приема сигналов "АВАРИЯ" от сигнализатора, выдачи световой и звуковой сигнализации с одновременным переключением "сухих" контактов реле |
|

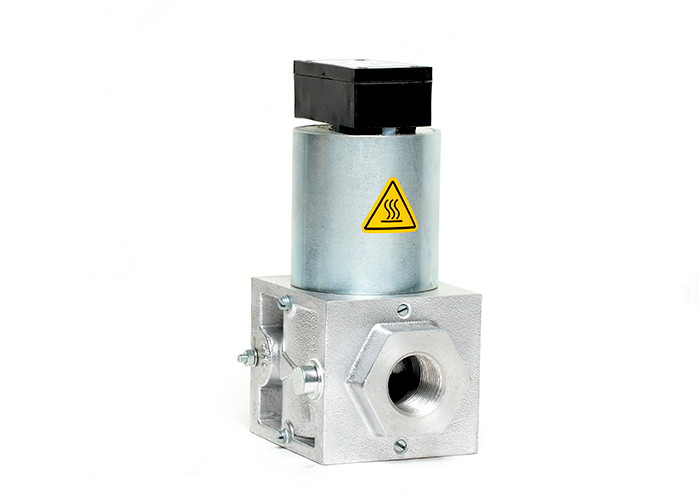

Клапаны электромагнитные КЭГ-9720 |
|
в качестве исполнительного запорного устройства на газопроводах |
