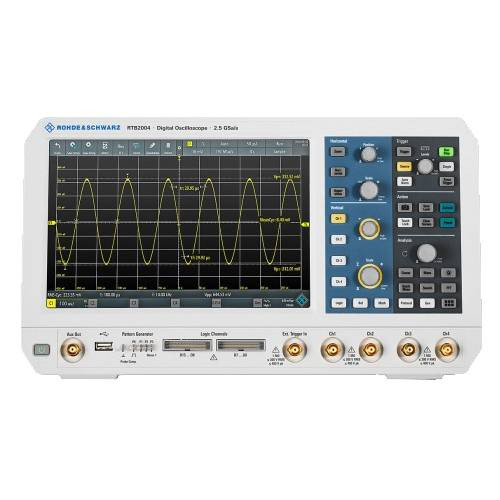

Цифровой осциллограф Rohde & Schwarz RTB2K-COM4

Код: 20836

785 741 ₽ с НДС

Доступен для заказа

Официальная поставка

Гарантия лучшей цены

Ежедневные отгрузки

Связаться с отделом продаж:

sales@geekprom.ru

ответ на заявку – не более 30 минут

+7 (968) 907-75-67

с 8:00 до 18:00 по МСК

8-800-600-95-36

бесплатный звонок по РФ

Официальный дилер

— Минимальная стоимость, срок поставки, лучшие условия

— Гарантия производителя

— Работаем с государственными и бюджетными организациями на их условиях

— Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ

Доставка

— Ежедневные отгрузки транспортной компанией ДЛ и СДЭК (довозим до терминала бесплатно)

— Самовывоз ежедневно пн-пт со склада в г. Москве (м. Румянцево)

— Оперативная доставка по Москве и МО (от 1000 руб с НДС)

— Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Оплата

— Частичная предоплата, полная оплата по факту поставки, работа по договору

— Безналичная оплата с НДС для юридических лиц

— Банковская карта онлайн или оплата наличными при самовывозе для физических лиц

100% Надежность

— Работаем по Вашей форме договора

— Предоставляем все уставные документы, бухгалтерскую и налоговую отчетность.

— Отсутствие судебной практики и исполнительных производств

— Более 8000 выполненных поставок

— Только положительные отзывы от клиентов

Краткое описание цифрового осциллографа Rohde & Schwarz RTB2K-COM4

Цифровой осциллограф Rohde & Schwarz RTB2K-COM4 - прибор, предназначенный для исследования амплитудных и временных параметров электрического сигнала, подаваемого на его вход. Осциллографы этой марки объединяют в себе высокую производительность и многофункциональность при компактном исполнении и малом весе. Как и модели более высокого класса, этот прибор имеет крупноразмерный дисплей высокого разрешения, совмещает кнопочное и сенсорное управление. За счет этого повышается удобство пользования и эффективность работ.

Основные особенности цифрового осциллографа Rohde & Schwarz RTB2K-COM4:

Ширина полосы пропускания 300 МГц.
Анализ ранее сохраненных последовательностей возможен благодаря функции архива.
Использование аналоговых и логических входов при отладке сложных комбинированных систем в режиме MSO.
Задание тестовых сигналов и последовательностей встроенным ARB-генератором.
Поддержка синхронизации и декодирования по стандартным протоколам I2C/SPI, разновидностям RS232, CAN/LIN.

Данная модель имеет четыре входных канала и поставляется в комплекте с набором опций, существенно расширяющих функционал прибора. Поэтому, отпадает необходимость его модернизации при решении сложных задач.

10-битный АЦП, на базе которого сконструирован цифровой осциллограф Rohde & Schwarz RTB2K-COM4, обладает более высоким разрешением, по сравнению с АЦП на 8 разрядов. При рассмотрении сложных сигналов фиксируются все их подробности. Наличие встроенного вольтметра TRMS и частотомера, логических анализаторов, 13 видов курсорных измерений повышают информативность и эффективность анализа данных. За счет этого минимизируется трудоемкость диагностики и отладки сложных систем.

Для использования в целях обучения цифровой осциллограф Rohde & Schwarz RTB2K-COM4 оснащен рядом специальных функций. При формировании отчетов, осциллограммы прямо на дисплее можно снабжать комментариями, сохраняя снимок с экрана нажатием одной кнопки. Через веб-интерфейс, при использовании LAN подключения, изображение с экрана прибора транслируется на компьютеры в учебном классе. Наличие USB порта обеспечивает простую интеграцию осциллографа в состав измерительных систем с дистанционным управлением.

В комплект поставки RTB2K-COM4 входят пассивные одноконтактные пробники для решения наиболее популярных измерительных задач. В зависимости от разновидности тестируемых устройств и их характеристик вы можете подобрать для работы другие виды пробников – активные дифференциальные, токовые, пассивные высоковольтные, несимметричного типа.

Купить цифровой осциллограф Rohde & Schwarz RTB2K-COM4 и аксессуары к нему, а также получить исчерпывающую консультацию специалистов по особенностям использования данной модели вы можете в непосредственно нашем магазине, на сайте, задав вопрос консультанту в режиме он-лайн или оставив запрос с использованием формы обратной связи, или по телефону.

Технические характеристики осциллографа Rohde & Schwarz RTB2K-COM4

Параметр	Значения
Входные каналы	4 осциллографических
Входные каналы	16 логических (опция RTB-B1)
Полосы пропускания для аналоговых каналов	70 МГц RTB2002
	100 МГц RTB2002-B221
	200 МГц RTB2002-B222
	300 МГц RTB2002-B223
Максимальная входная частота для логических каналов	300 МГц
Время нарастания переходной характеристики (расчетное)	<5 нс стандартно
	<3,5 нс с опцией RTB-B221
	<1,75 нс с опцией RTB-B222
	<1,15 нс с опцией RTB-B223
Диапазон значений коэффициента отклонения по вертикали	от 1 мВ/дел до 5 В/дел
Импеданс	аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
Импеданс	логические каналы 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение	аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
Максимальное входное напряжение	логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки	от 1 нс/дел до 500 с/дел
Погрешность временной развертки	2,5x10-6
Система сбора данных
Частота дискретизации	1,25 ГВыб/с
аналоговые каналы	2,5 ГВыб/с с чередованием
Частота дискретизации	1,25 ГВыб/с
логические каналы	1,25 ГВыб/с
Глубина памяти	10 млн. точек
	20 млн. точек с чередованием
	160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15)
Вертикальное разрешение	10 бит (16 бит в режиме high-resolution)
Скорость обновления	до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации	входы аналоговых каналов,
Источники синхронизации	входы логических каналов (опционально)
Режимы запуска	автоматический, ждущий, однократный
Виды запуска	Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
Виды запуска	Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения	до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения	Амплитудные и временные
Математическая обработка	сложение, вычитание, умножение, деление, БПФ
Тестирование по маске	тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (R&S RTB-B6)	Разрешение 14 бит, дискретизация 250 млн.выборок/с
	Синус: 0.1 Гц – 25 МГц
	Импульс/прямоугольный: 0.1 Гц – 10 МГц
	пилообразный/треугольный: 0.1 Гц – 1 МГц
	Шум: макс. 25 МГц
	Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
Генератор тстовых последовательностей	4 бит
Генератор тстовых последовательностей	I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM)	Источник: аналоговые каналы;
	Разрешение: 3 разряда;
	Измерение напряжения: DC, , AC+DCскз и ACскз
Частотомер	Измерения: частота, период
Частотомер	Разрешение: 6 разрядов;
Дисплей
Тип	Емкостной цветной сенсорный, диагональю 10.1 дюймов
Разрешение	1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы	USB host, USB device, LAN
Габаритные размеры (Ш×В×Г), мм	390×220×152
Масса	2,5 кг

Комплектация осциллографа Rohde & Schwarz RTB2K-COM4

Цифровой четырехканальный осциллограф Rohde & Schwarz RTB2004, R&S®RTB-B243 300 MHZ OPTION, RTB2004, R&S®RTB-B1 MIXED-SIGNAL MAX. 300MHZ, R&S®RTB-B6 ARB GENERATOR, R&S®RTB-K1 I2C/SPI TRIGGER&DECODE, R&S®RTB-K2 UART/RS232 TRIGGER&DECODE, R&S®RTB-K3 CAN/LIN TRIGGER&DECODE, R&S®RTB-K15 HISTORY & SEGMENT MEMORY.
