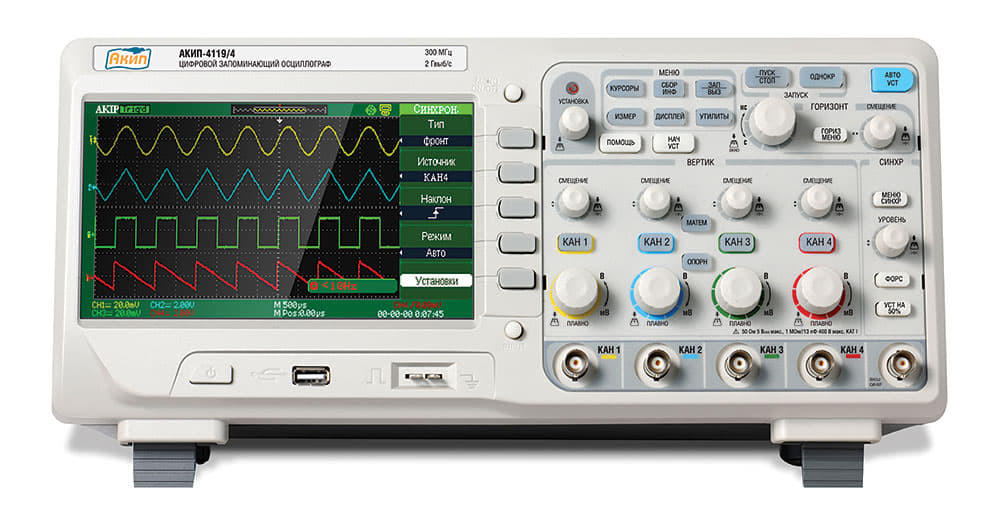

Описание цифрового запоминающего осциллографа АКИП-4119/3

Новая серия осциллографов АКИП-4119 это прекрасное сочетание измерительных ресурсов, функциональности, удобства и надёжности в компактном корпусе по весьма доступной цене.

Осциллографы АКИП-4119 с широким диапазоном измерения сопротивления широко используются при работе с телекоммуникационными трактами и при радиочастотных измерениях.

Появление серии АКИП-4119 (в дополнение к 2-х канальным осциллографам АКИП™ с полосами пропускания от 25 МГц до 200 МГц), обеспечивает возможность прямой замены моделей из конкурирующих линеек TDS1000B, Agilent DSO1000 и других производителей ЦЗО подобного класса. Новинки предназначены для пользователей с ограниченным бюджетом, которые, тем не менее, нуждаются в богатом наборе измерительных возможностей и ресурсов анализа сигналов.

Отличительные особенности:

Количество каналов: 4
Полоса пропускания 200 МГц
Макс. частота дискретизации 2 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
Макс. объем памяти: 24 кБ
Интерполяция: Sin X/X, линейная
5 функций математики: сложение, вычитание, умножение, инверсия, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Автоматические (до 32-х параметров) и курсорные Δ-измерения
Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
Сохранение 20 осциллограмм, 20 профилей настроек, 4 шаблонов допускового контроля, выход сигнала «Годен/негоден»
Расширенная синхронизация: фронт, длительность, ТВ, по наклон, чередующийся запуск
Большой цветной ЖК-дисплей: 8х18 дел., диагональ 17,8 см
Интерфейс: USB 2.0 для управления и записи данных (3), LAN
Совместим с протоколом LXI

Технические характеристики цифрового осциллографа АКИП-4119/3

Параметр	Значения
Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ)	0…200 МГц
Коэф. отклонения (Коткл.)	2 мВ/дел…5 В/дел (шаг 1-2-5)
Погрешность уст. Коткл.	± 3%
Время нараст. (не более)	1,8 нс
Входной импеданс	1 МОм/13 пФ; 50 Ом
Макс. вх. напряжение	600 В пик-пик (CAT I, 1 МОм, х10); 5 В скз (50 Ом)
Связь по входу	Открытый, закрытый, земля
Коэффициент деления	1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэф. развертки (Кразв.)	2,5 нс - 50 с/дел
Погрешность уст. Кразв.	0,01%
Режимы работы	Основной, ZOOM, самописец, X-Y
синхронизация
Источники синхросигнала	Любой из каналов или внешний источник
Режимы запуска развертки	Автоколебательный, ждущий, однократный
Виды синхронизации	по фронту, по заданным параметрам длит. импульса, ТВ-
Виды синхронизации	синхронизация, по скорости изменения, попеременный запуск (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
Макс. частота дискретизации	1 ГГц – на канал, 2 ГГц – при объединении
Эквив. частота дискретиз.	50 ГГц на канал
Интерполяция	Линейная, Sin X / X
Объем памяти на канал:	12 кБ (24 кБ при объед. каналов)
Режимы сбора данных	Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел)
Курсорные измерения
Режимы	Ручной, автоизмерения, слежение (трэк)
Виды измерений	DU; DT; 1/DT
Автоматические измерения
По вертикали	Пик-пик, амплитуда, максим., миним., "высокий" уровень, "низкий" уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение задержки	8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс	На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN
Математика	Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Документирование результатов	Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения.
Общие данные
ЖК-дисплей	TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
Напряжение питания	100…240 В (± 10 %), 50 Гц
Габаритные размеры	358 × 156 × 118 мм
Масса	4,5 кг

Комплект поставки осциллографа АКИП-4119/3

№	Наименование	Количество
1.	Цифровой запоминающий осциллограф АКИП-4119/3	1
2.	Шнур питания	1
3.	Делитель 1:1/1:10	4
4.	Руководство по эксплуатации	1
5.	ПО EasyScope3.0/АКИП (1CD)	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенные характеристики АКИП-4119.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ серий АКИП-4115 АКИП-4119 АКИП-4127 АКИП-4131.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки серий АКИП-4115 АКИП-4119 АКИП-4127 АКИП-4131.pdf
