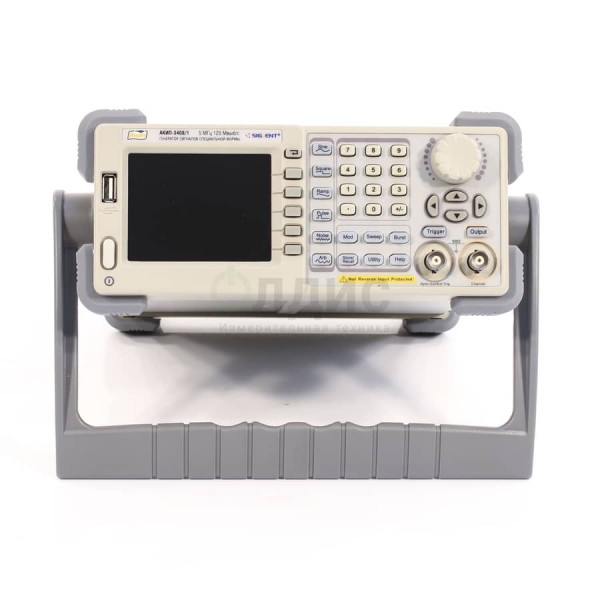

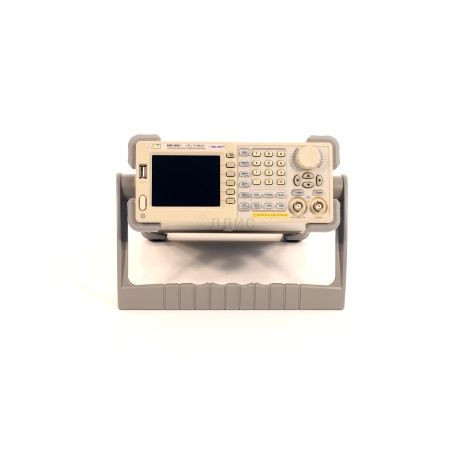

Описание генератора сигналов специальной формы АКИП-3408/1:

Генератор сигналов специальной формы серии АКИП-3408/1 – это высокопроизводительное, портативное устройство, для определения сигналов разных частот и форм. Главным плюсом такого прибора является наличие удобного интерфейса управления, а также улучшенных характеристик. Устройство идеально подходит для генерации специальных форм сигнала с частотой до 5 МГц. Для людей, работающих с устройством, а также для обслуживающего персонала предназначена инструкция по эксплуатации, с которой необходимо ознакомиться перед работой.

Отличительные особенности:

Изделие серии АКИП-3408/1,
Изделие запатентовано,
Марка зарегистрирована,
Устройство с отличным функционалом и отличными техническими характеристиками,
Устройство работает в диапазоне частот (1мкГц – 5 МГц, 10 МГц, 30 МГц),
Устройство для воспроизведения любого сигнала, который занесён в его память,
С возможностью модуляции параметров выходного сигнала,
Возможность настройки времени,
Наличие дополнительного входа для подачи для воспроизведения внешнего модулирующего сигнала,
Наличие выхода синхросигнала,
С возможностью задавания напряжения смещения выходного сигнала,
Устройство работает по технологии DDS (прямого цифрового синтеза),
Наличие экрана (цветной, графический),
На экране отображена вся информация,
Возможность создания собственных произвольных форм сигнала,
Возможность измерения пяти форм сигналов (синусоидальной, прямоугольной, треугольной, импульсной, белый шум),
Устройство надёжное и долговечное,
Пользоваться прибором совсем несложно (с работой справиться даже новичок),
Наличие различных режимов модуляции, плюс пакетного режима,
Наличие режима свипирования,
Для сохранения данных – поддержка USB Flash,
Воспроизведение сигналов специальных форм – до 16000 точек,
Наличие опции GPIB,
Наличие ручки для переноса,
Гарантировано безопасное использование прибора,
Устройство проверено (проведено тестирование в самых сложных условиях),
Перед работой с устройством необходимо проверить чистоту входов, выходов, устройство на наличие повреждений, прочность крепления органов управления, а также комплектность и сохранность пломб,
Напряжение питания -100 – 240 В,
Работы следует осуществлять при температуре от 0 до 40 градусов, при влажности 90 %,
Прибор удобен и компактен (вес – 2.6 кг),
Гарантия на устройство – 1 год.

Сфераприменения:

Генератор данной серии широко используется в разных целях. Он необходим для распознавания специальных форм сигнала и сохранения их в памяти прибора. Подключение трудностей не вызывает, так же, как и пользование устройством. Прибор можно подключить к компьютеру для передачи и обработки всей полученной информации.

Перед использованием генератора необходимо прочесть инструкцию по пользованию.

Технические характеристики:

Параметр	Значение
Выходные параметры (Кан 1/Кан 2)
Частотный диапазон (для синуса)	1 мкГц – 5 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±1*10-4 (опция: ±2×10-7)
Выходной уровень (50 Ом)	2 мВ - 10 Впик-пик (≤ 10 МГц) 2 мВ - 5 Впик-пик ( 10 МГц)>
Выходное сопротивление	50 Ом
Синусоида
Погрешность установки уровня на 1 кГц	± (0,01×А + 2 мВ), при А<1 В ± (0,01×А + 10 мВ), при А≥1 В где А - установленное значение амплитуды (размах), мВ
Фазовый шум	-108 дБн/Гц при отстройке 10 кГц
КНИ (коэфф. нелин. искажений)	< 0,2 % (до 20 кГц, 1 Впик-пик)
Коэффициент гармоник	< -60 дБн от 0 до 1 МГц, <-55 дБн свыше 1 МГц до 10 МГц, < -50 дБн свыше 10 МГц до 30 МГц
Постоянное смещение
Диапазон	±4,999 В
Погрешность установки	±(0,01×С + 5 мВ) при С<1 В ±(0,05×С + 5 мВ) при С≥1 В где С – величина смещения, мВ
Прямоугольник
Частотный диапазон	1 мкГц – 5 МГц
Время нарастания/спада	< 24 нс
Выброс	< 5%
Перестраиваемая скважность	20 – 80 %
Погрешность установки скважности	±1 % + 20 нс (для скважности 50 %)
Джиттер	500 пс + 0,001% от периода
Пила, треугольник
Диапазон частот	1 мкГц – 300 кГц
Нелинейность	<0,1%
Симметрия	0 – 100,0%
Импульс
Диапазон частот	500 мкГц – 5 МГц
Длительность импульса	От 48 нс (разрешение 1 нс)
Время нарастания/спада	20 нс – 1600 с
Диапазон изменения скважности	0,1% - 99,9%
Выброс	< 5%
Джиттер	500 пс + 0,001% от периода
Белый шум
Полоса частот (белый шум)	5 МГц (- 3 дБ)
Произвольная форма (СПФ)
Диапазон частот	1 мкГц – 5 МГц
Длина памяти	16 тысяч точек
Разрешение ЦАП	14 бит
Частота дискретизации	125 МГц
Мин. время нарастания/спада	8 нс
Джиттер	8 нс
Память	10 форм сигналов (энергонезависимая)
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, СПФ, импульс
Виды запуска	По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу)
Нач./конеч. фаза	0° - +360°
Период повторения	1 мкс – 500 с
Источник строб-импульса	Внешний
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Синус, прямоугольник, пила, СПФ
Модулирующее колебание (внутреннее)	Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц)
Коэффициент АМ	0 - 120 % (АМ)
Девиация частоты	0 – 0,5*полоса пропускания, разрешение 1 мГц
ФМ
Формы несущей	Синус, прямоугольник, пила, СПФ
Модулирующее колебание (внутреннее)	Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц)
Диапазон установки девиации фазы	0º - 360,0º, разрешение 0,1º
ЧМН, АМН
Формы несущей	Синус, прямоугольник, пила, СПФ
Модулирующее колебание (внутреннее)	Прямоугольник (скважность 50 %, 2 мГц – 50 кГц)
ШИМ
Диапазон частот	500 мкГц – 20 кГц
Модулирующее колебание (внутреннее)	Синус, прямоугольник, пила, СПФ
ГКЧ
Формы несущей	Синус, прямоугольник, пила, СПФ
Время качания	1 мс - 500 с
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
Параметры дополнительных входов/выходов
Вход внешней синхронизации	Входной уровень: TTL; длительность импульса: > 100 нс; входное сопротивление: > 5 кОм
Выход SYNC	Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц
Общие данные
ЖК-дисплей	Цветной графический, диагональ 8,9 см, разрешение: 320х240
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	105 × 229 × 281 мм
Масса	2,6 кг

Комплект поставки:

№	Наименование	Количество
1.	Генератор сигналов специальной формы АКИП-3408/1	1
2.	Сетевой шнур	1
3.	Руководство по эксплуатации	1
4.	USB кабель	1

Дополнительная комплектация:

(Поставляется по отдельному заказу)

№	Наименование
1.	Адаптер GPIB-USB
2.	Опция 100 (термостатированный ОГ ±2×10-7 в год)

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенное описание АКИП-3408.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки АКИП-3408, 3418.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ серий АКИП-3408, АКИП-3418.pdf
