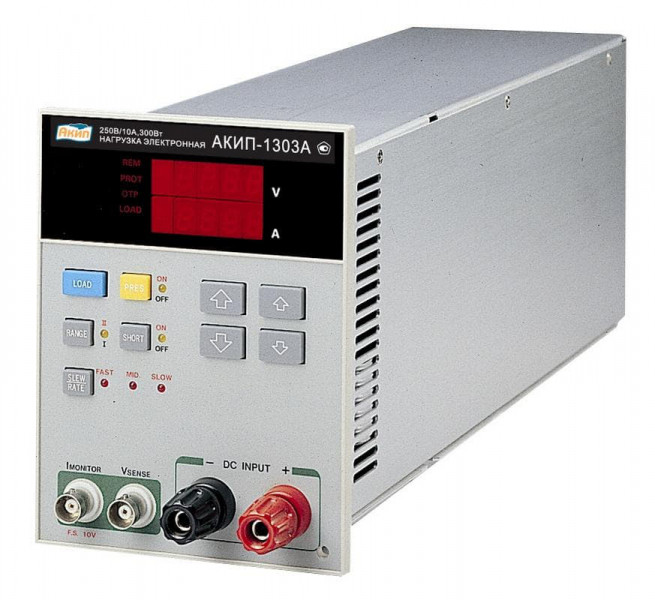

АКИП-1303А - Модуль нагрузок электронных программируемых

Описание модуля электронных программируемых нагрузок АКИП-1303А

Электронная нагрузка АКИП-1303А представляет собой такой вид измерительных средств, который используется для имитации нагрузки и тестирования первичных и вторичных источников электрического питания. Она не просто играет роль нагрузочного элемента, но и обеспечивает измерение основных показателей источников питания.

Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер.

АКИП-1303A предназначена для работы только в составе шасси 3301A или 3302С. Шасси 3301A позволяет установить до четырех модулей электронной нагрузки. Шасси 3302С позволяет установить один модуль электронной нагрузки.

Отличительные особенности:

• Модульная электронная нагрузка постоянного тока;
• Ток до 10 А;
• Напряжение до 250 В;
• Мощность до 300 Вт;
• Режим работы: постоянный ток (СС), одновременная индикация I/ U (4,5 разр.);
• Выбор диапазона скорости нарастания тока: Быстро/ Средне/ Медленно;
• Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), защита от переполюсовки;
• Масса 3,5 кг;
• Для работы требуется шасси 3302С или 3301А;
• Интерфейс RS-232 (только шасси 3302С);
• Опция: интерфейс GPIB (КОП).

Технические характеристики электронной нагрузки АКИП-1303А

Параметр	Значения
Входные параметры
Напряжение на нагрузке	250 В
Ток в нагрузке	10 А
Потребляемая мощность	150 Вт
Режим постоянного тока
Диапазон установки	0...250 В
Погрешность установки	±(0,1%*Uуст+0,1%*Uконечн)
Дискретность установки	0,07 В
Режим постоянного сопротивления
Диапазон установки (Ом)	1,333...25 25...18750
Погрешность установки	±(0,2%*Rуст+0,1%*Rконечн)
Дискретность установки	6,666 мОм
Режим постоянного тока, статический режим
Диапазон установки	0...1 / 100 А
Погрешность установки	±(0,2%*Iуст+0,2%*Rконечн)
Дискретность установки	0,27 / 2,7 мА
Режим постоянного тока, динамический режим
Диапазон периода переключения нагрузки	50 мкс...10 с
Дискретность установки	10 мкс/ 1 мс
Диапазон скорости (изменения силы тока)	2-125 мА/мкс (20 мА-1,25 А/мкс)
Погрешность	±5% при времени 10 мкс
Режим постоянной мощности
Диапазон установки	300 Вт
Погрешность установки	±(0,5%*Pуст+0,5%*Iконечн)
Дискретность установки	0,08 Вт
Измерение напряжения
Диапазон (разрешение)	0…30 В / 250В (0,001 / 0,01В)
Погрешность измерения	±(0,05%*Uизм+0,05%*Uконечн)
Измерение тока
Диапазон (разрешение)	0...1,2 / 12 А (0,1 мА /1 мА)
Погрешность измерения	±(0,2%*Iизм+0,2%*Iконечн)
Общие характеристики
Интерфейс шасси	RS-232 (КОП – опция)
Габаритные размеры	108 x 143 x 405 мм
Масса	3,5 кг

Комплект поставки модульной нагрузкиАКИП-1303А

№	Наименование	Количество
1	Модуль электронных программируемых нагрузок АКИП-1303А	1
2	Руководство по эксплуатации	1

Дополнительная комплектация АКИП-1303А:

• 3300F - шасси для модульных электронных нагрузок АКИП-130х.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенные характеристики АКИП-1301А-1305А.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Методика поверки АКИП-1301-1305, А, Т.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Свидетельство СИ серий АКИП-1301, АКИП-1302, АКИП-1303, АКИП-1304, АКИП-1305.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Описание типа СИ серий АКИП-1301, АКИП-1302, АКИП-1303, АКИП-1304, АКИП-1305.pdf
