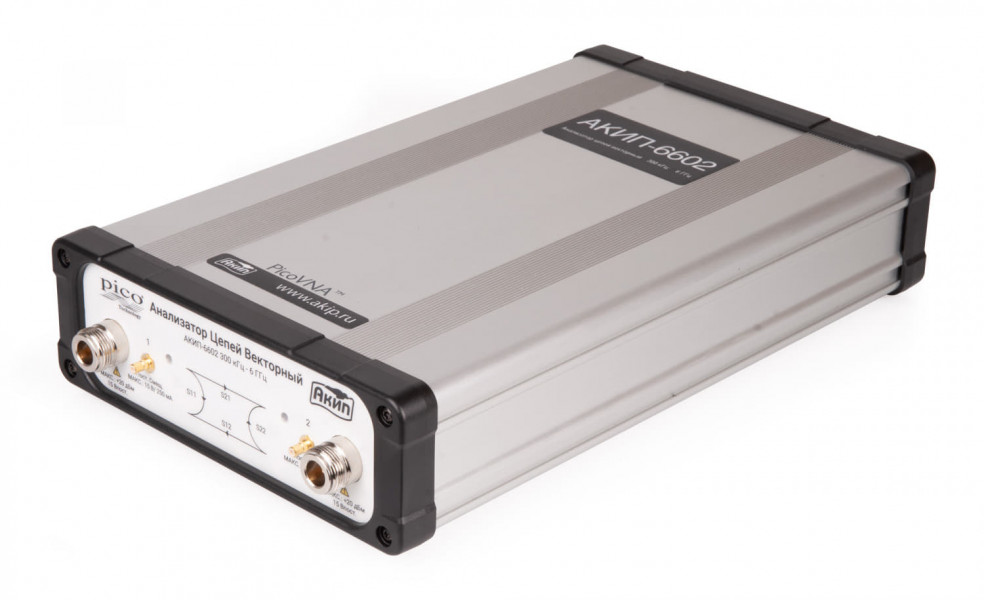

АКИП-6602 Ex-Demo - Анализатор цепей векторный

Code: 172642

459,165 ₽ с НДС

Доступен для заказа

Официальная поставка

Гарантия лучшей цены

Ежедневные отгрузки

Связаться с отделом продаж:

sales@geekprom.ru

ответ на заявку – не более 30 минут

+7 (968) 907-75-67

с 8:00 до 18:00 по МСК

8-800-600-95-36

бесплатный звонок по РФ

Официальный дилер

— Минимальная стоимость, срок поставки, лучшие условия

— Гарантия производителя

— Работаем с государственными и бюджетными организациями на их условиях

— Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ

Доставка

— Ежедневные отгрузки транспортной компанией ДЛ и СДЭК (довозим до терминала бесплатно)

— Самовывоз ежедневно пн-пт со склада в г. Москве (м. Румянцево)

— Оперативная доставка по Москве и МО (от 1000 руб с НДС)

— Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Оплата

— Частичная предоплата, полная оплата по факту поставки, работа по договору

— Безналичная оплата с НДС для юридических лиц

— Банковская карта онлайн или оплата наличными при самовывозе для физических лиц

100% Надежность

— Работаем по Вашей форме договора

— Предоставляем все уставные документы, бухгалтерскую и налоговую отчетность.

— Отсутствие судебной практики и исполнительных производств

— Более 8000 выполненных поставок

— Только положительные отзывы от клиентов

Описание векторного анализатора цепей АКИП-6602 Ex-Demo:

Анализатор цепей АКИП-6602 Ex-Demo – измерительное устройство для разработки, настройки и отладки радиооборудования, которое работает в паре с персональным компьютером. Подключение АКИП-6602 производится через порт USB; настройка, управление режимами работы и анализ измеряемых параметров доступны через программное обеспечение, которое устанавливается на ПК.

Отличительные особенности:

Рабочий диапазон частот анализатора цепей составляет от 300 кГц до 6 ГГц. Предусмотрена возможность проведения высокоскоростного двухпортового анализа. Прибор позволяет выполнять более 5 тыс. измерений в секунду.
Основные измеряемые параметры – S11, S12, S21, S22. Кроме того, вы можете производить измерения параметров преобразований АМ и РМ усилителей, а также временной интервал, фазу и задержку, КСВ.
Для подключения к компьютеру используется порт USB версии 2.0. За счет этого, вы можете не только дистанционно управлять анализатором цепей АКИП-6602, но и быстро составлять отчеты и экспертные заключения.
В комплекте с анализатором поставляется специализированное программное обеспечение совместимое с Microsft Windows. ПО поддерживает полный спектр графических форматов для скалярного и векторного просмотра двух или однопортовых параметров. Приложение позволяет вычислить расстояние до неоднородности или импульсную характеристику, благодаря наличию режима БПФ. Приложение совместимо с другими анализаторами цепей АКИП.
Предусмотрено 2 измерительных канала с 2 трассами на канал. Линии пределов – до 6 сегментов на канал с возможностью перекрытия. Есть возможность проведения маркерных изменений с 8 маркерами различных типов.

Технические характеристики АКИП-6602 Ex-Demo:

Параметр	Значение
Параметры приемнока
Полоса частот	10 Гц, 50 Гц, 100 Гц, 500 Гц, 1 кГц, 10 кГц, 15 кГц, 35 кГц, 70 кГц, 140 кГц
Средний уровень собственных шумов	-100 дБ при 0,3 ... 10 МГц; -108 дБ при 10 ... 4000 МГц; -110 дБ при более 4000 МГц Относительно уровня тестового сигнала, установленного на максимальную мощность после калибровки S21. На все порты установлены тупиковые нагрузки.
Динамический диапазон	118 дБ (ПЧ 10 Гц, 300 кГц ... 6 ГГц)
Температурная стабильность	0,02 дБ/°C (для частоты менее 4 ГГц) 0,04 дБ/°C (для частоты больше/равно 4 ГГц) После калибровки S21
Уровень зашумленности графика (СКЗ)	0,0008 дБ/ ПЧ 10 кГц 0,003 дБ/ ПЧ 70 кГц 0,005 дБ/ ПЧ 140 кГц Развертка: 201 точка, 1 МГц ... 6 ГГц, 0 дБм
Неопределенность измерений	Отражение			Передача
	Частота	Амплитуда	Фаза	Частота	Амплитуда	Фаза
	-15 дБ ... 0 дБ			0 дБм ... 6 дБм
	менее 2 МГц	0,7	8°	менее 2 МГц	0,4	6°
	более 2 МГц	0,5	4°	более 2 МГц	0,2	2°
	– 25 дБ ... -15 дБ			-40 дБм ... 0 дБм
	менее 2 МГц	0,8	10°	менее 2 МГц	0,2	2°
	более 2 МГц	1,0	6°	более 2 МГц	0,1	1°
	– 30 дБ ... -25 дБ			-60 дБм ... -40 дБм
	менее 2 МГц	3,0	20°	менее 2 МГц	0,5	8°
	более 2 МГц	2,5	15°	более 2 МГц	0,3	4°
				-80 дБм ... -60 дБм
				менее 2 МГц	2,0	15°
				более 2 МГц	1,5	12°
	После выполнения калибровки, ПЧ 10, уровень тест сигнала - 3 дБм, усреднение выключено
Паразитные отклики	- 70 дБн
Параметр	Значение
Тест порт
Согласование в нагрузке	Без коррекции: 16 дБ С коррекцией: 46 дБ
Согласование в источнике	Без коррекции: 16 дБ С коррекцией: 46 дБ
Направленность	С коррекцией: 46 дБ
Перекрестные помехи	-90 дБ
Максимальный входной уровень	+10 дБм
Защита входа	+23 дБм
Импеданс	50 Ом
Соединитель	тип N
Вход напряжения смещения (BIAS-T)
Максимальное напряжение	плюс-минус 15 В
Максимальный ток	15 мА (встроенный самовосстанавливающийся предохранитель)
Соединитель	SMB(m)
Вход/Выход синхронизации
Выход сигнала запуска развертки	Низкий уровень: 0 ... 0,8 В Высокий уровень: 2,2 ... 3,6 В
Вход сигнала запуска развертки	Низкий уровень: -0,1 ... 1,0 В Высокий уровень: 4,0 ... 4,0 В плюс-минус 6 В
Соединитель	BNC (на задней панели)
Измерение
Измеряемые параметры	S11, S21, S22, S12 P1dB (тестирование 1 дБ точки компрессии) Измерение параметров преобразований AM-PM усилителей Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, временной интервал (time domain)
Коррекция ошибок	Полная коррекция S параметров Полная коррекция S параметров с неизвестным адаптером S 11 (полная однопортовая калибровка) S 21 (нормализация, нормализация + изоляция) S 21 (коррекция соответствия источника + нормализация + изоляция) Усреднение, сглаживание Фильтрация Hanning и Kaiser–Bessel на измерениях временного интервала Электрическая компенсация длины (ручная) Электрическая компенсация длины (автоматическая) Эффективное коррекция диэлектрической постоянной
Измерительные каналы	4 канала, до 2-х трас на канал
Линии пределов	До 6 сегментов на канал (допускается перекрытие)
Маркерные измерения	8 маркеров, типы: обычный, Δ-маркер, фиксированный, мин/макс, 3 дБ и 6 дБ
Развертка
Тип развертки	Линейная, CW (по времени), по мощности
Время развертки	37 мс: 201 точка (полна калибровка S параметров), ПЧ 140 кГц, 10 МГц ... 6 ГГц 25 мс: 201 точка (S21 калибровка), ПЧ 140 кГц, 10 МГц ... 6 ГГц
Число точек, режим VNA	51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001
Число точек, режим TDR	512, 1024, 2048, 4096
Параметры генератора
Диапазон частот	300 кГц ... 6 ГГц
Разрешающая способность	10 Гц
Погрешность установки частоты	плюс-минус 110^-5 (температурный коэффициент: плюс-минус 0,510^-5 /°C)
Гармонические искажения	-25 дБн (при уровне менее -3 дБм)
Негармонические составляющие	-40 дБн
Фазовые шумы (отстройка 10 кГц)	-90 дБн/Гц: 0,3 МГц ... 1 ГГц -80 дБн/Гц: 1 ГГц ... 4 ГГц -76 дБн/Гц: более 4 ГГц
Уровень выходного сигнала	-3 ... -20 дБм: менее 10 МГц +6 ... -20 дБм: 10 МГц ... 4 ГГц +3 ... -20 дБм: более 4 ГГц
Разрешение установки уровня	0,1 дБ
Погрешность установки уровня	плюс-минус 1,5 дБ (при 0 дБм, 50 Ом)
Вход внешнего опорного уровня	10 МГц (плюс-минус 6*10^-6 ), 0 дБм (плюс-минус 3 дБм)
Выход опорного уровня	0 дБм (плюс-минус 3 дБм)
Общие характеристики
Интерфейс	USB 2.0
Питание	AC-DC адаптер 12 ... 15 В, 22 Вт
Габаритные размеры	286 х 174 х 61 мм
Масса (не более)	1,85 кг
Условия эксплуатации	15 ... 35°C, относительная влажность до 80%

Комплектация анализатора цепей АКИП-6602 Ex-Demo:

Наименование	Количество
Векторный анализатор цепей АКИП-6602	1
Кабель USB	1
Сетевой адаптер	1
Кейс для транспортировки	1

Дополнительная комплектация анализатора цепей АКИП-6602 Ex-Demo:

TA339, кабель N (папа) - SMA (мама);
TA336, кабель N (папа) - SMA (папа);
TA337, кабель N (папа) - SMA (мама);
TA338, кабель N (папа) - SMA (папа);
TA345, модуль для калибровки по методу SOLT;
TA343, переход коаксиальный, SMA (мама)-SMA (мама);
TA346, модуль для калибровки по методу SOLT;
TA344, модуль для калибровки по методу SOLT;
TA341, переход коаксиальный, PC3.5 (мама)-PC3.5 (мама);
TA340, переход коаксиальный, PC3.5 (папа)-PC3.5 (папа);
TA342, переход коаксиальный, SMA (папа)-SMA (папа);
TA347, модуль для калибровки по методу SOLT;
