Спектрометр размеров частиц в выхлопных газах 3090
Описание спектрометра размеров частиц в выхлопных газах 3090:
Спектрометр для анализа размеров частиц в выбросах двигателей (EEPS™) модели 3090 измеряет распределение частиц в диапазоне размеров от 5,6 до 560 нм с самым быстрым из возможных временем разрешения. Пользователи могут при этом визуализировать и изучать динамическое поведение частиц в выбросах, происходящих при тестировании переходных циклов, во время первых нескольких секунд при холодном старте, или во время регенерации ловушек частиц или фильтров частиц в дизелях (DPF).
Легкость в эксплуатации – основная черта этого анализатора. Все компоненты изделия размещены в одном корпусе массой 32 кг, включая источник вакуума. Микропроцессор измеряет температуру и давление автоматически для корректировки объемного потока. Изделие имеет функцию дистанционного управления и поставляется с программным обеспечением, не имеющим аналогов (разработано по лицензии Airel, Ltd).
Особенности и преимущества:
- Измеряет частицы в диапазоне от 5,6 до 560 нм;
- Сбор данных с частотой 10 Гц обеспечивает захват переходных процессов в реальном времени;
- Программное обеспечение для сбора и анализа данных;
- Легкость использования;
- Размещение в одном корпусе массой 32 кг
- Четыре конфигурируемых аналоговых выхода
Область применения:
Измерения в реальном времени и исключительная точность делают спектрометр 3090 EEPS эффективным инструментом для измерения выбросов частиц в переходных циклах работы двигателя и для характеристики выхлопа после устройств обработки. Хотя спектрометр SMPS™ обеспечивает значительно более высокое разрешение, спектрометр 3090 наиболее подходит для применения в условиях установившихся рабочих режимов двигателя. EEPS позволяет визуализировать выбросы частиц в переходных циклах испытаний с разрешением 10 Гц. Это позволяет использовать 3090 для:
- наблюдения заполнения фильтров DPF и утечки частиц;
- калибровки двигателей для уменьшения выбросов частиц;
- характеристики эффективности дизельных фильтров (DPF).
Работа спектрометра 3090:

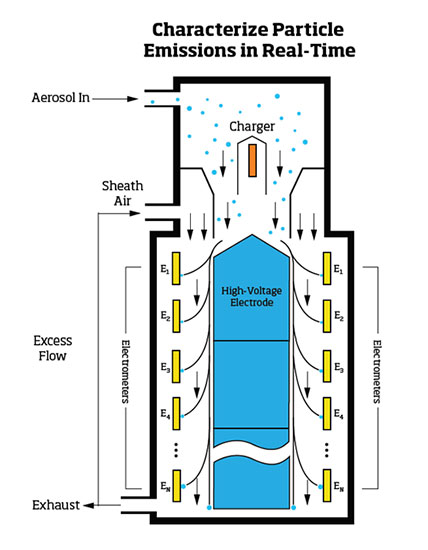

Прибор обеспечивает непрерывную подачу пробы из выхлопного потока на вход (рис. 2). С помощью коронного разряда частицы получают заданный уровень положительного заряда. Затем заряженные частицы поступают в зону измерения рядом с центром выполненного в виде стержня высоковольтного электрода, и транспортируются вниз вдоль колонны, обдуваемой инструментальным воздухом, очищенным с помощью НЕРА-фильтра. К электроду приложено положительное напряжение, создающее электрическое поле, отталкивающее положительно заряженные частицы наружу в соответствии с их электрической подвижностью. Заряженные частицы достигают соответствующих электрометров и передают свой заряд. Частицы с более высокой электрической подвижностью достигают электрометр, находящийся в верхней части, в то время как частицы с более низкой подвижностью ударяются о соответствующий электрометр, расположенный ниже. Такое многодетекторное измерение с использованием высокочувствительных электрометров позволяет одновременно измерять концентрацию частиц различных размеров по их фракциям.

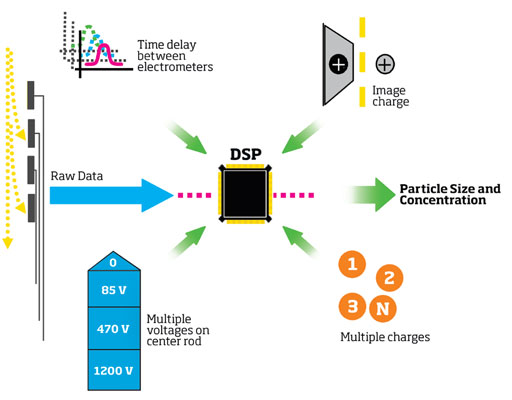

В спектрометре 3090 используется инверсия данных в реальном времени для их развернутого представления. Как показано на рис. 3, инверсия возникает за счет частиц с различным зарядом, распределения заряда, использования различных разностей потенциалов на центральном стержне и времени детектирования, что позволяет представить распределение по размерам, соответствующее специфическому времени.
Стандартный метод для определения размера субмикронных частиц связан с применением спектрометра SMPS, который используют даже конкуренты TSI для калибровки своих собственных приборов. При измерении параметров двигателя в установившихся рабочих условиях данные, получаемые с помощью спектрометра 3090, хорошо соответствуют результатам, получаемым с помощью систем типа SMPS (рис. 4). SMPS оптимален для контроля двигателя в рабочих условиях установившегося процесса, но ему требуется от 30 до 60 секунд минимум для получения распределения по размерам. Поэтому SMPS неудобен для измерения выбросов частиц при испытаниях в условиях переходных циклов. В то же время спектрометр EEPS позволяет измерять выбросы частиц в реальном времени.


Технические характеристики спектрометра размеров частиц:
Параметр | Значение |
---|---|
Диапазон размеров частиц | 5,6 – 560 нм |
Разрешение по размеру частиц | 16 каналов на декаду (всего 32) |
Каналов электрометра |
22 |
Режим работы зарядного устройства частиц |
униполярный диффузионный заряд |
Входной циклон | точка выреза 50 % с размером 1 мкм |
Разрешение по времени | 10 распределений по размерам за 1 секунду |
Расход |
проба: 10 л/мин воздух обдува: 40 л/мин |
Габаритные (высота x ширина x глубина) |
(70.4 x 34.3 x 43.9) см |
Масса | 32 кг |
Вход пробы | 3/8-in. внешний диаметр (без входного циклона) |
Вход циклона | 3/8-in. внешний диаметр |
Выход/выхлоп | 3/8-in. внешний диаметр |
Требования по питанию |
100 - 240 ВА, 50/60 Гц, 250 В |
Условия эксплуатации | |
Температура входной пробы | 10 – 52°С |
Рабочая температура | 0 – 40°С |
Температура хранения |
-20 – 50°C |
Атмосферное давление |
70 – 103 кПа (700 – 1034 мбар, корректируемый диапазон) |
Отн. влажность |
0 – 90% (без конденсации) |
Коммуникации | |
Пользовательский интерфейс | вращающаяся ручка и дисплей; программное обеспечение EEPS |
Дисплей на фронтальной панели | 6.4-дюйма, цветной |
Требования к компьютеру |
Pentium® 4 процессор, 2 GHz или лучше, оперативная память от 512 МБ, операционная система Windows® XP, или Windows 7 (32-бит или 64-бит), серийный порт 9-пин RS-232 |
Электрические характеристики | |
Два аналоговых выхода |
0 – 10 В |
Два триггерных входных канала |
замыкание контакта без потенциала, либо 3,3 В от корпуса |
Электрические выходы |
триггерный выходной канал, замыкание без потенциала |
