АТК-2200 Клещи токовые многофункциональные
Описание многофункциональных токовых клещей АТК-2200:
Клещи токовые многофункциональные АТК-2200 (далее — прибор) предназначены для измерения действительного значения мощности постоянного и переменного тока в трех- и четырехпроводных трехфазных системах до 2000 кВт, двух- и трехпроводных однофазных системах 1200 кВт, измерения постоянного и переменного токов до 2000 А, переменного напряжения до 600 В, постоянного напряжения до 800 В, одновременного измерения пар величин: напряжение и частота, ток и частота.
Прибор позволяет по результатам измерения в каждой фазе рассчитать и индицировать суммарное значение мощности в 3-фазных цепях, значения реактивной и полной мощности, а так же индицировать сдвиг фазы (в градусах).
Клещи применяются при проведении наладочных и ремонтных работ, а также при лабораторных исследованиях в условиях умеренного климата.
Отличительные особенности АТК-2200:
- Измерение активной, реактивной и полной мощности в одно-и трехфазных цепях
- Измерение фазового угла
- Индикация последовательности фаз
- Измерение истинного среднеквадратического значения (TRUE RMS) тока и напряжения
- Автоматическая установка нуля при измерении постоянного тока и мощности
- Автоматический выбор пределов измерений

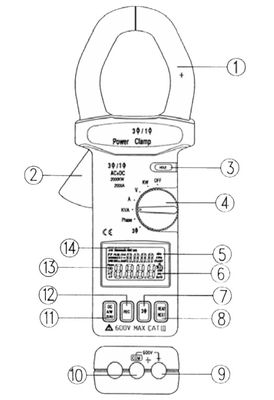

Внешний вид и основные элементы клещей АТК-2200:
Основные элементы:
- Трансформирующие клещи. Используются для съема токового сигнала, измерения тока и мощности в цепях постоянного и переменного тока проводник должен быть охвачен клещами.
- Рычаг клещей. Используется для открывания клещей.
- Кнопка фиксации измерения - прекращение обновление данных на жидкокристаллическом дисплее. При повторном нажатии включается обновление данных.
- Переключение функций и включение/выключение прибора.
- Жидкокристаллический индикатор.
- Обозначения единиц измерения. Вывод на дисплей обозначения соответствующих единиц измерения.
- Кнопка выбора трех- или четырехпроводной трехфазной системы.
- Кнопка чтение/следующий (READ/»NEXT»).
- Входная клемма напряжения для измерения напряжения.
- Клемма общего провода для измерения напряжения.
- Кнопка установки на 0 мощности и значения постоянного тока.
- Кнопка записи (REC).
Технические характеристики АТК-2200:
| Параметр | Значения | Погрешность |
|---|---|---|
| Технические характеристики | ||
| Постоянное напряжение | 0,1 ... 800 В | ± 1,5% |
| Переменное напряжение | 0,1 ... 600 В | ± 1,5% |
| Постоянный/переменный ток | 0,1 ... 2000 А | ± 1,5% |
| Мощность (1, 3 фазы) | 0,1 ... 1200 кВт | ± 2% |
| Мощность (3 фазы, симметричная нагрузка) | 0,01 ... 2000 кВт | ± 2% |
| Частота | 10 ... 400 Гц | ± 0,5% |
| Общие характеристики | ||
| Параметр | Значение | |
| Дисплей | 3½ разрядный двухстрочный ЖКИ | |
| Одновременная индикация пар величин | напряжение-частота, ток-частота, напряжение-ток, мощность-cos φ, активная-реактивная мощности | |
| Память | на 4 значения | |
| Максимальный диаметр охватываемого проводника | 55 мм | |
| Частотный диапазон при измерениях переменного тока и напряжения | 40...400 Гц | |
| Питание | 9 В , батарея типа «Крона» | |
| Потребляемый ток | 25 мА | |
| Масса | 647 г | |
| Габариты | 271х112х46 мм | |
Комплект поставки клещей АТК-2200:
| № | Наименование | Количество |
|---|---|---|
| 1 | Токовые клещи-ваттметр АТК-2200 | 1 |
| 2 | Комплект щупов | 1 |
| 3 | Чехол | 1 |
| 4 | Инструкция по эксплуатации | 1 |
