Амперметр и вольтметр постоянного тока Щ120 (без RS485)
Описаниеприбора амперметра и вольтметра постоянного тока Щ120
Приборы Щ120, Щ96, Щ72, Щ02 предназначены для измерения и преобразования силы тока или напряжения в электрических сетях постоянного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485.
Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения.
Приборы применяются в энергетике и других областях промышленности для контроля электрических параметров и имеют непрерывный режим работы.
Дополнительные возможности:
- Изменен дизайн лицевой панели для контрастного отображения данных
- Увеличен размер индикаторов (для Щ120 с красным, зеленым, желтым индикатором)
- Добавлена цветная комбинированная индикация, горизонтальная барграфическая шкала
- Увеличен межповерочный интервал с 6 до 10 лет
- Наличие «бюджетной» версии прибора без интерфейса RS485
Технические характеристики Щ120
| Параметр | Значения |
|---|---|
| Отображение информации | |
| Светодиодная индикация (единичные и семисегментные индикаторы) | - цифровые семисегментные индикаторы, предназначенные для отображения значений измеряемого сигнала по измерительному каналу; - единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов, подсвечивающие приставку к единице измерения; Высота знака: Щ02 – 14,2 мм (при наличии интерфейса RS485), 20 мм (при отсутствии интерфейса RS485); Щ72 – 10 мм (при наличии интерфейса RS485), 14,2 мм (при отсутствии интерфейса RS485); Щ96 - 14,2 мм (при наличии интерфейса RS485), 20 мм (при отсутствии интерфейса RS485); Щ120 – 20 мм (при наличии интерфейса RS485), 26 мм (при отсутствии интерфейса RS485) |
| Дополнительная индикация | Цветная барграфическая (дискретно-аналоговая) шкала (31 сегмент) - только для Щ120 с цветными комбинированными индикаторами |
| Дополнительные возможности | Подключение модулей индикации или табло по интерфейсу RS485 |
| Телеизмерение | |
| Входной сигнал | мВ: 60, 75, 100, 150, 200, 250, 500, 1000, 2000 В: 1, 2, 5, 10, 2…10, 20, 50, 100, 150, 200, 250, 300, 500, 750 мА: 1, 2, 5, 10, 20, 4…20, 50, 100, 200, 500, 1000, 2000 А: 1, 2 |
| Диапазон показаний | От -19999 до +19999; От -9999 до +9999 (исполнение без интерфейса) |
| Регистрация максимального измеренного значения | Да |
| Время измерения | 0,2 с |
| Время установления выходного аналогового сигнала, не более | 1,0 с |
| Пределы основной погрешности | Измерение напряжения и силы постоянного тока: 0,1 %, 0,2 %; Преобразование напряжения и силы постоянного тока: 0,5 % |
| Гальваническая развязка входных и выходных цепей, цепей питания | Есть |
| Кратковременные перегрузки по входному сигналу с кратностью | Ток: кратность: 2; число перегрузок: 10; длительность каждой перегрузки, сек.: 10; интервал между двумя перегрузками, сек.: 10. Напряжение: кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15. |
| Входное сопротивление при измерении напряжения переменного тока | (1+0,012/-0,005) МОм |
| Интерфейс связи / Аналоговые выходы | |
| RS485 | Количество: 0, 1, 2; протокол Modbus RTU Скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200 бод. |
| Аналоговые выходы | Количество: 0, 1, 2 Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА, 4...12...20 мА, 0...10...20 мА |
| Телеуправление | |
| Дискретные выходы | Количество: 0, 1, 2 Постоянное напряжение 350 В, 200 мА или переменное напряжение 250 В, 200 мА |
| Питание | |
| Напряжение питания | 5ВН – (5+4/-0,5) В постоянного тока; 12ВН – (12+6/-3) В постоянного тока; 24ВН – (24+12/-6) В постоянного тока; 220ВУ - от 85 до 264 В переменного тока частотой (50 3) Гц или от 100 до 370 В постоянного тока; 230В - от 85 до 264 В переменного тока частотой (50 3) Гц |
| Мощность потребления от цепи питания, не более | 2,5 В·А – для Щ02, Щ72 напряжением питания 5ВН, 12ВН, 24ВН; 3,0 В·А – для Щ96, Щ120 напряжением питания 5ВН, 12ВН, 24ВН; 5 (4) В·А - для Щ02, Щ72, Щ96, Щ120 напряжением питания 220ВУ, 230В для приборов без интерфейса RS485 |
| Перепрограммирование прибора (настройка) | |
| Перепрограммирование | - через программу «Конфигуратор» (интерфейс RS485); - с помощью кнопок на передней панели (при наличии) |
| Параметры перепрограммирования | - диапазон показаний; - установка параметров работы индикации; - уровни срабатывания дискретных выходов (уставок); - параметры интерфейса; - параметры аналоговых выходов; - выбор типа шкалы для отображения результатов измерения; - калибровка |
| Условия эксплуатации | |
| Рабочий диапазон температур | От - 40 до + 70 С |
| Степень защиты | IP54 |
| Монтаж | В щит |
| Сечение проводов | 2,5 мм2 |
| Максимальная перегрузка по входному сигналу (длительность) | 150 % (2 ч) |
| Межповерочный интервал | 10 лет |
| Гарантийный срок эксплуатации | 60 мес. |
| Средний срок службы, не менее | 20 лет |
| Средняя наработка на отказ | 200000 ч |

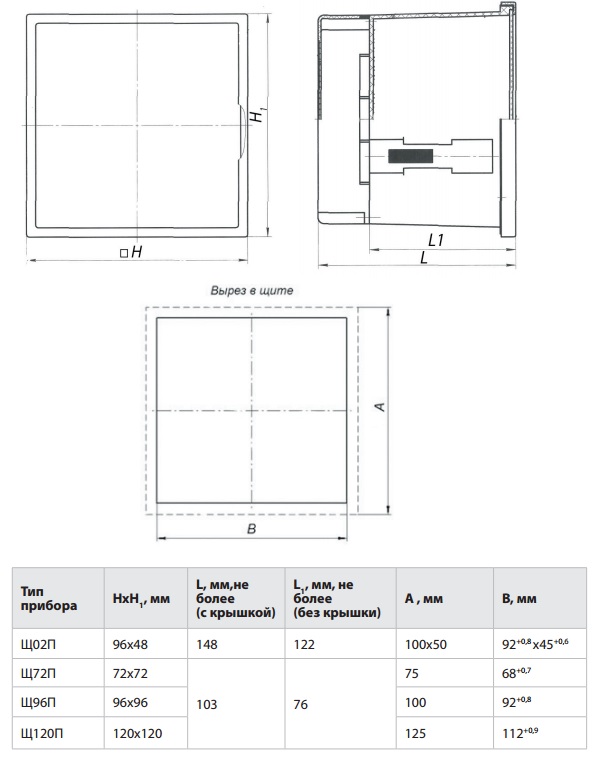

Габаритный чертеж
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Декларация о соответствии Щ120, Щ96, Щ72, Щ02.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации Щ120, Щ96, Щ72, Щ02.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа СИ Щ120, Щ96, Щ72, Щ02.pdf
