Амперметр и вольтметр постоянного тока Щ01П
Описаниеприбора амперметра и вольтметра постоянного тока Щ01П
Цифровые амперметры, вольтметры Щ00П, Щ01П, Щ02.01П, Щ02.00 предназначены для измерения и преобразования значения силы тока и напряжения в однофазных электрических сетях и других цепях постоянного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485 (при наличии).
Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам измерений, диапазонам показаний, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов, классу точности, специсполнению.
Применение
Цифровые амперметры и вольтметры применяются в энергетике и других областях промышленности для контроля электрических параметров.
Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать цифровые приборы в автоматизированных системах различного назначения.
Преимущества:
- Уникальные габаритные размеры: Щ00П - 48x24x90 мм, Щ01П - 96x24x90 мм, Щ02.01П, Щ02.00 - 96x48x90 мм
- Класс точности: 0,1 или 0,2
- Большой размер индикаторов: Щ00П, Щ01П - 9,9 мм; Щ02.01П – 20 мм
- Возможность программирования диапазона показаний, уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов
- Межповерочный интервал – 10 лет
- Расширенный рабочий диапазон температур: -40 С…+50 С
Цифровые электроизмерительные приборы имеют режимы редактирования программируемых параметров, калибровки, диагностики индикации, регулировки уровня яркости свечения индикаторов с помощью кнопки (кроме Щ02.01П) или по интерфейсу RS485 (кроме Щ02.00).
Приборы могут иметь диапазоны измерений: с номинальным значением в пределах от 60 мВ до 750 В или от 2 мА до 2 А, диапазоны измерений 2…10 В, 4…20 мА при непосредственном подключении; с внешним шунтом с номинальным напряжением 60, 75, 100, 150 мВ.
Технические характеристики Щ01П
| Параметр | Значения |
|---|---|
| Отображение информации | |
| Светодиодная индикация (единичные и семисегментные индикаторы) | - четырехзначный семисегментный светодиодный индикатор (для отображения значений измеряемого сигнала по измерительному каналу (напряжения или силы тока); - единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов, подсвечивающие приставку к единице измерения |
| Дополнительные возможности | Подключение модулей индикации или табло по интерфейсу RS485 |
| Телеизмерение | |
| Входной сигнал | мВ: 60, 75, 100, 150, 200, 250, 500, 1000, 2000 В: 1, 2, 5, 10, 2…10, 20, 50, 100, 150, 200, 250, 300 (кроме Щ00П), 500 (кроме Щ00П), 750 (кроме Щ00П, Щ01П) мА: 2, 5, 10, 20, 4…20, 50, 100, 200, 500, 1000, 2000 А: 1, 2 |
| Класс точности | - при измерении силы и напряжения постоянного тока – 0,1 или 0,2; - при преобразовании – 0,5 |
| Максимальный диапазон показаний | Щ01П, Щ02.01П: от -9999 до +9999, Щ00П: от -1999 до +9999, Щ02.00: от -1999 до +1999 |
| Время измерения | 0,1 с |
| Время установления выходного аналогового сигнала, не более | 0,5 с |
| Пределы основной погрешности | Щ00П, Щ01П, Щ02.01П: Измерение напряжения и силы тока: 0,1, 0,2 %; Преобразование напряжения и силы тока: 0,5 %; Щ02.00: Измерение напряжения и силы тока: 0,2 % |
| Гальваническая развязка выходных цепей, цепей питания | Есть (приборы Щ00П не имеют гальванической развязки по цепи интерфейса RS) |
| Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение) | Ток: кратность: 2; число перегрузок: 10; длительность каждой перегрузки, сек.: 10; интервал между двумя перегрузками, сек.: 10. |
| Входное сопротивление при измерении напряжения переменного тока | (10,005) МОм |
| Интерфейс связи / Аналоговые выходы | |
| RS485 | Количество: 0 или 1; протокол Modbus RTU Скорость обмена по интерфейсу: 9600, 19200, 38400, 57600 бит/сек. |
| Аналоговые выходы | Количество: 0, 1, 2 Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0…2,5…5 мА, 4…12…20 мА, 0…10…20 мА |
| Телеуправление | |
| Дискретные выходы | Количество: 0; 1; 2; Постоянное напряжение 300 В, 100 мА или переменное напряжение 200 В, 100 мА |
| Питание | |
| Напряжение питания | - 5В - (5 0,25) В постоянного тока, - 12В - (12 0,6) В постоянного тока, - 24В - (24 1,2) В постоянного тока, - 5ВН - (5 +4/-0,5) В постоянного тока, - 12ВН - (12 +6/-3) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания), - 24ВН - (24 +12/-6) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания), - внешний блок стабилизированного питания 5В (для Щ00П). Приборы Щ02.01П обеспечивают резервирование питания для исполнений с напряжением питания (12 +6/-3) В и (24 +12/-6) В |
| Мощность потребления от цепи питания, не более | Щ00П - 1,7 В·А; Щ01П - 2,7 В·А; Щ02.01П - 3,2 В·А; Щ02.00 - 2,5 В·А |
| Перепрограммирование прибора (настройка) | |
| Перепрограммирование | - через программу «Конфигуратор» (интерфейс RS485) |
| Параметры перепрограммирования | - параметры индикации: обновление индикации, положение десятичной точки, выбор типа и параметров шкалы, параметры отображения; - параметры интерфейса: адрес прибора, скорость передачи, паритет, стоп-бит; - параметры измерительной части: вид измерения, калибровка входного сигнала, время измерения, значение зоны нечувствительности; - параметры дискретного выхода; - параметры аналогового выхода |
| Условия эксплуатации | |
| Рабочий диапазон температур | От -40 до +50 С |
| Степень защиты | IP50 |
| Монтаж | В щит |
| Сечение проводов | 2,5 мм2 |
| Максимальная перегрузка по входному сигналу (длительность) | 150 % (2 ч) |
| Межповерочный интервал | 10 лет |
| Гарантийный срок эксплуатации | 36 мес. |
| Средний срок службы, не менее | 20 лет |
| Средняя наработка на отказ | 200000 ч |

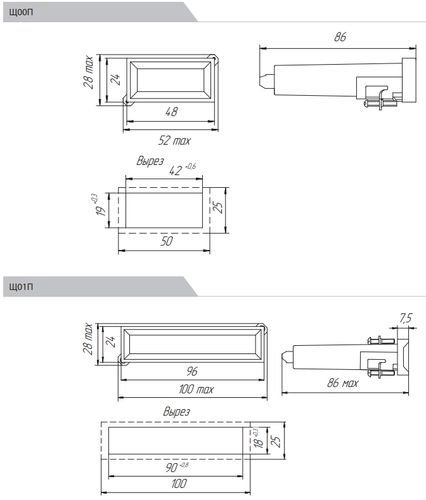

Габаритный чертеж
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации серии Щ.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа СИ серии Щ.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Сертификат об утверждении типа СИ Республики Беларусь серии Щ.pdf
