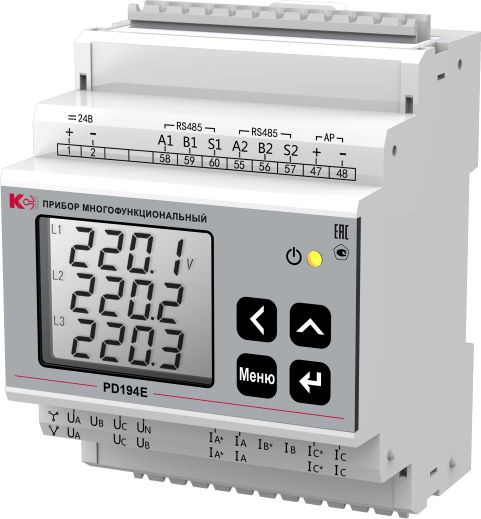

Многофункциональный прибор PD194E-8H3T с двумя RS-485
Описание модульного прибора PD194E-8H3T с двумя RS-485:
Модульный цифровой измерительный прибор PD194E-8H3T торговой марки КС® предназначен для измерения электрических параметров трёхфазных сетей переменного тока, технического учёта потребления электроэнергии, а также анализа качества сети. Гибкие функциональные возможности прибора обеспечены благодаря дополнительным модулям, присоединяемым к корпусу прибора.
Наличие цифровых интерфейсов RS485 и Ethernet со стандартными протоколами обмена: Modbus RTU/TCP, МЭК 60870-5-101/104, дискретных входов (телесигнализация), релейных выходов (телеуправление) позволяет использовать приборы в системах телемеханики, АСУ ТП, АИИС подстанций и электростанций, промышленных предприятий.
Особенности:
- Измерение параметров электрической сети.
- Технический учет электроэнергии в обоих направлениях: активная и реактивная, пофазная активная и реактивная, реактивная по квадрантам, учет по запросу (подсчет начинается после поступления сигнала на дискретный вход).
- Анализ гармоник (общий уровень гармонических составляющих напряжения и тока, суммарный коэффициент гармонических искажений).
- Часы реального времени
- Журнал событий по дискретным входам и выходам (32 записи)
- Журнал событий по измеряемым параметрам (выход измеряемого параметра за допустимые пределы, 6 типов событий, 16 записей на каждый тип)
- Статистические данные (число включений/отключений прибора, изменения настроек, сброса счетчиков)
- Цифровой интерфейс: RS-485 (протокол Modbus RTU).
- Способ установки: DIN-рейка 35 мм.
- ЖК-индикатор
- Класс точности: 0,2 или 0,5.
- Схема подключения: 3-проводная или 4-проводная, возможность программного переключения типа схемы.
- Настройка прибора: с помощью кнопок на передней панели или посредством сервисной программы iPMS.
- Исполнения по питанию (потребляемая мощность): ~/… 80...270 В (4 Вт) или …19...50В (3 Вт).
- Рабочий диапазон температур: от - 25⁰С до + 70⁰С.
- Средняя наработка на отказ: 200 000 часов.
- Средний срок службы: 25 лет.
- Межповерочный интервал: 10 лет.
- Гарантийный срок эксплуатации: 3 года.
Технические характеристики модульного прибора:
Структура условного обозначения модификаций многофункциональных приборов:
Использование дополнительных модулей:
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Комплект-Сервис/PD194E - Листовка.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Комплект-Сервис/Серия PA, PD, PS, PZ - Декларация о соответствии.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Комплект-Сервис/Серия PA, PD, PS, PZ - Описание типа.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Комплект-Сервис/Серия PA, PD, PS, PZ - Руководство по эксплуатации Серия Т.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Комплект-Сервис/Серия Т - Декларация о соответствии EAС №RU Д _RU.РА01.В.3254619 от 14.03.2019г.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Комплект-Сервис/Серия Т - Свидетельство об утверждении типа СИ.pdf
Мы предлагаем для поставки электроизмерительные устройства прочие. Многофункциональный прибор PD194E-8H3T с двумя RS-485, артикул 10023870 по цене 23 400 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
