В7-61 - цифровой мультиметр

Описание мультиметра В7-61:

Это универсальное устройство представляет собой многофункциональный цифровой измерительный прибор широкого назначения.

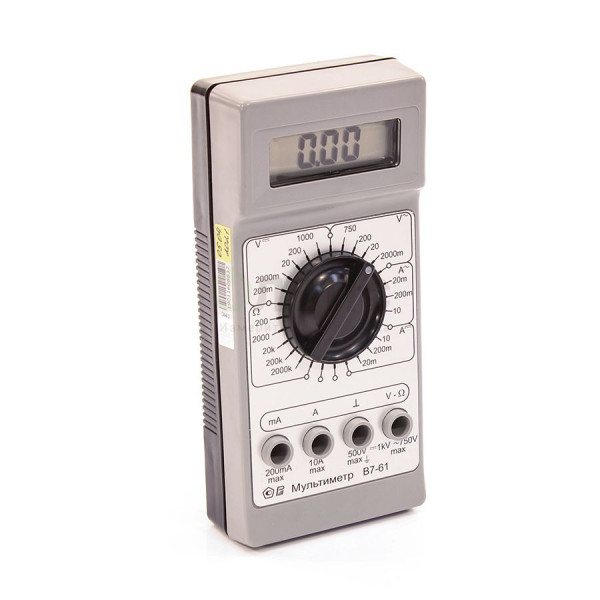

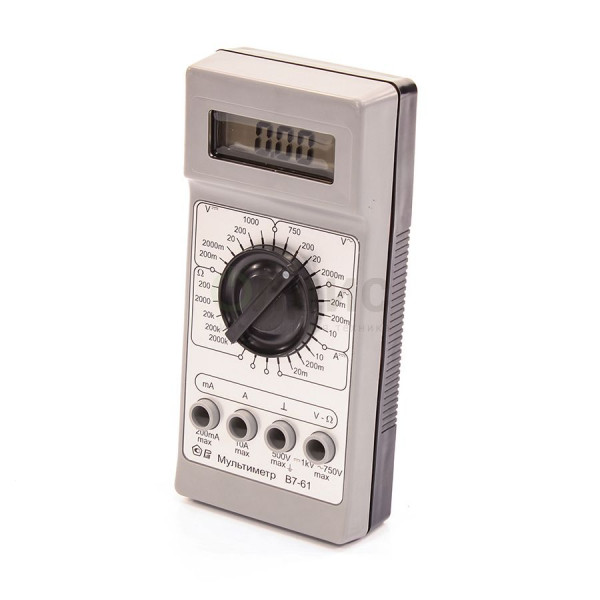

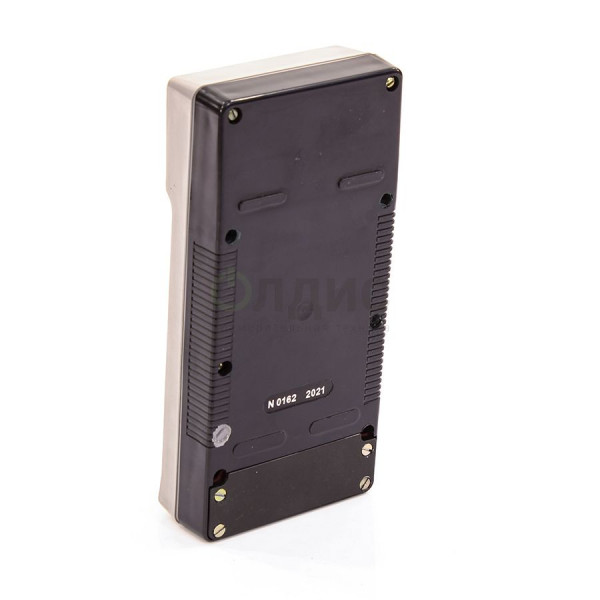

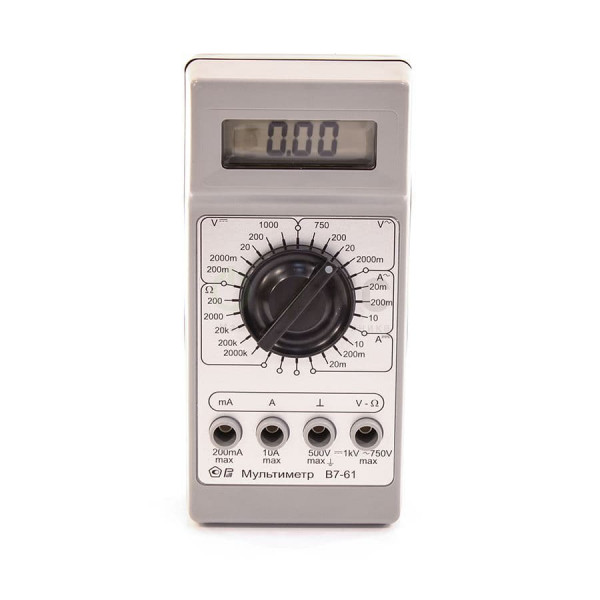

На лицевой стороне мультиметра находятся жидкокристаллический дисплей, поворачивающийся переключатель, а также входные клеммы для подсоединения измерительной проводки с последующим подключением ее к электросети. Включается/выключается устройство, а также режим замера устанавливается поворотом переключателя. На тыльной стороне прибора находится закрытый крышкой отдел для аккумулятора.

Мультиметр является обязательным к применению любым радиолюбителем и электронщиком, которым в процессе работы постоянно нужно измерить силу тока, напряжение или сопротивление.

Ранее для этих целей приобретались разные устройства: омметр, вольтметр, амперметр. Однако, сейчас во всех трех случаях можно использовать один универсальный прибор мультиметр В7-61.

Отличительные особенности:

Основными преимуществами прибора являются портативность, автономность, большой спектр частот напряжения, доступный для измерения, защищенность от скачков напряжения.

Перечень могут продолжить другие плюсы:

• может выдержать опускание на 1 метр в воду в течение максимум 2 часов;
• температура нормальной работы составляет от -10° до +55°;
• возможна кратковременная работа при - 50°;
• влажность может достигать 100 % при условии температуры не выше +35°;
• устройство не боится падения с метровой высоты.

Область применения:

Электронный мультиметр В7-61 тестирует p/n переходы и измеряет показатели электроцепи:

• силу постоянного/переменного тока;
• величину сопротивления постоянному электротоку;
• частоту напряжения.

Универсальные приборы В7-61 используются в настройке, ремонте, создании электрических радиотехнических аппаратов и систем. Они применяются в исследовательских институтах, учебных кабинетах, входят в число оборудования сервисов по ремонту устройств широкого назначения. Также мультиметр В7-61 применяется в полевых сложных условиях.

Технические характеристики мультиметра В7-61:

Параметр	Значения
Измерение напряжения постоянного тока	0,1 мВ - 1000 В
Погрешность измерения напряжения постоянного тока	+-0,2%
Измерение напряжения переменного тока (20 Гц - 10 кГц)	1 мВ - 700 В
Погрешность измерения напряжения переменного тока	+-(1-2)%
Измерение постоянного тока	10 мкА - 10 А
Погрешность измерения постоянного тока	+-0,5%
Измерение переменного тока (20 Гц - 10 кГц)	10 мкА - 10 А
Погрешность измерения переменного тока	+-(1,5-2,5)%
Измерение сопротивления постоянному току	0,1 Ом - 2000 кОм
Погрешность измерения сопротивления постоянному току	+-0,5%
Электропитание	Потребляемый ток 2 мА Время автономной работы не менее 300 ч Допускается использование батареи типа Корунд, Крона и аналогичных.
Габаритные размеры, мм	35,5 х 90 х 191
Масса, кг	0,55

Управление и индикация:

Управление мультиметром производится через однокристальный микроконтроллер, который получает данные из АЦП, управляет процессами измерения и алгоритмами, получает данные с клавиатуры, показывает значения измерения на дисплее, генерирует звуковое сопровождение, отвечает за обмен информацией через интерфейс.

Контроллер также анализирует состояние устройства: к нему подключены дисплей, клавиатура, звонок.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Рип-Импульс/Свидетельство СИ B7-61.pdf

Мы предлагаем для поставки электроизмерительные устройства мультиметры. В7-61 - цифровой мультиметр, артикул 168269 по цене 63,096 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
