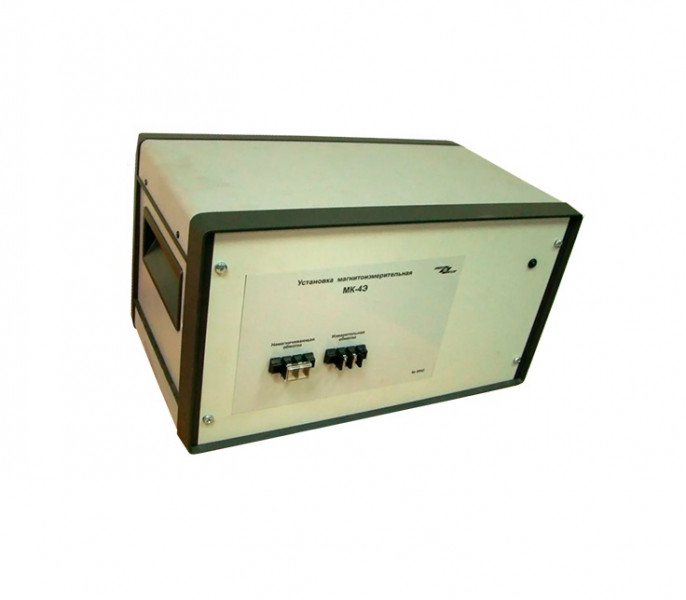

Установка магнитоизмерительная МК-4Э
Описание магнитоизмерительной установки МК-4Э:
Установка магнитоизмерительная МК-4Э предназначена для автоматического измерения удельных потерь и магнитной индукции кольцевых магнитопроводов и образцов, листовых образцов в аппарате листов, полос в аппарате Эпштейна при частотах 50Гц, 60Гц и 400Гц взамен установок У5021, У5033, У5057 и аналогичных.
Технические характеристики:
| Характеристики | Значения |
|---|---|
| Размеры кольцевых магнитопроводов и образцов | внутренний диаметр от 10 мм, наружный от 12 мм |
| Размеры листовых образцов | длина от 400 до 750 мм, ширина - не менее 60% ширины окна соленоида |
| толщина - от 0,27 до 1.0 мм | |
| допускается измерение образцов других размеров | |
| Размеры полос | длина от 280 до 500 мм, ширина - 30 мм, толщина от 0,1 до 1,0 мм |
| Материал образцов | электротехнические стали 3405, 3406, 3408 и другие |
| Измеряемые характеристики кольцевых магнитопроводов и образцов | динамическая кривая намагничивания Bm(Hm) |
| динамическая петля гистерезиса B(H) | |
| амплитудная индукция Bm | |
| динамическая коэрцитивная сила Hc | |
| остаточная индукция Br | |
| проницаемость m | |
| удельные потери Pуд | |
| индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м | |
| удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т | |
| Измеряемые характеристики листовых образцов | динамическая кривая намагничивания Bm(Hm) |
| динамическая петля гистерезиса B(H) | |
| индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м | |
| удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т | |
| Измеряемые характеристики полос | динамическая кривая намагничивания Bm(Hm) |
| динамическая петля гистерезиса B(H) | |
| индукции В100, В800, В2500 в полях 100А/м, 800А/м и 2500А/м | |
| удельные потери Р0.75, Р1.0 и Р1.7 при индукциях 0.75 Т, 1.0 Т и 1.7 Т | |
| Относительная погрешность измерений колец и полос для доверительной вероятности 0.95, не более | для индукции 0.0001-0.01 Т +5 % |
| для индукции 0.01-1.2 Т + 3 % | |
| для индукции 1.2-2.0 Т +1.5 % | |
| для удельных потерь +2.5 % | |
| Относительная погрешность измерений листов для доверительной вероятности 0.95, не более | для индукции B +3 % |
| для удельных потерь Руд +3 % | |
| Эксплуатационные характеристики электронного блока | напряжение питания, В, от сети 220 + 22 |
| потребляемая мощность при питании от сети, ВА, не более 600 | |
| габаритные размеры, мм, 510х150х300 | |
| масса, кг, не более 15 | |
| Установка обеспечивает технические характеристики в пределах нормы | через 5 минут после включения |
| Установка допускает непрерывную работу | в течение 8 часов и более |
Комплект поставки:
- электронный измерительно-управляющий блок и источник намагничивающего тока в едином корпусе;
- компьютер;
- носитель с программным обеспечением;
- руководство по эксплуатации;
- сертификат калибровки Госстандарта РФ;
- контрольный образец.
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Интротест/Руководство по эксплуатации МК-4Э (для аппарата Эпштейна).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Интротест/Руководство по эксплуатации МК-4Э (для аппарата листов).pdf
Мы предлагаем для поставки электроизмерительные устройства магнитометры. Установка магнитоизмерительная МК-4Э, артикул 10026514 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
