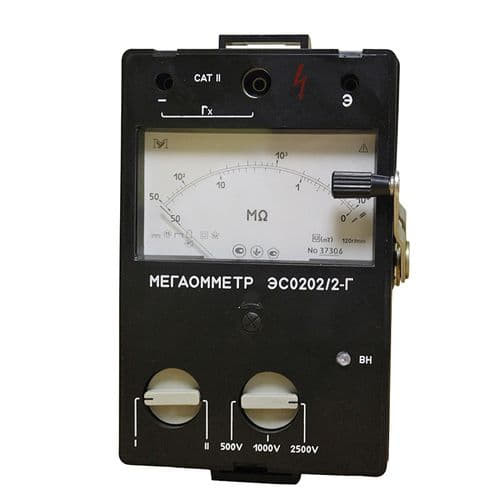

ЭС0202/2 - Мегаомметр

Описание мегаомметра ЭС0202/2:

Мегомметр или мегаомметр ЭС0202/2, прибор для измерения очень больших (свыше 105 ом) электрических сопротивлений. Мегаомметры применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов.

При измерении с помощью мегаомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени.

Мегаомметр построен по схеме логарифмического измерителя отношений и состоят из следующих основных узлов : электромеханический генератор переменного тока, преобразователь , электронный измеритель . Мегаомметры изготавливаются в двух модификациях, отличающихся значением напряжения на зажимах и диапазонами измерений.

Мегаомметр выполнен в пластмассовом корпусе с откидной крышкой. На передней панели расположены : отсчетное устройство, гнезда для подключения измеряемого объекта, органы управления и индикации. В нижней части корпуса мегаомметра размещен технологический отсек, используемый для настройки прибора.

Мегаомметры ЭС0202 соответствуют требованиям ГОСТ 26104-89 “Средства измерений электронные. Технические требования в части безопасности. Методы испытаний” к изделиям класса защиты II; ГОСТ Р 51350 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”, категория монтажа (категория перенапряжения) II .

Класс точности мегаомметров ЭС0202, выраженный в виде относительной погрешности по ГОСТ 8.401-80, 15. Пределы допускаемых значений основной относительной погрешности равны ± 15 % от измеряемого значения.

Пределы допускаемых значений дополнительной погрешности мегаомметров ЭС0202, вызванной протеканием в измерительной цепи токов промышленной частоты 50 мкА для ЭС0202/1-Г и 500 мкА для ЭС0202/2-Г, не должны превышать пределов основной относительной погрешности.

Технические характеристики мегаомметра ЭС0202/2:

Параметр	Значение
Диапазон измерений, МОм	0 - 10000
Выходное напряжение на зажимах, В	500 ±50 1000 ±100 2500 ±250
Источник питания	от встроенного генератора
Погрешность измерений	+ 15% от значения измеряемого сопротивления
Пределы допускаемых значений дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоте	500мкА, не превышают пределов основной относительной погрешности
Время установления показаний	не превышает 15 сек
Режим работы	прерывистый: измерение - 1 минута, пауза - 2 минуты
Питание	от встроенного электромеханического генератора (скорость вращения рукоятки генератора должна быть 120 - 144 оборотов в минуту)
Рабочие условия эксплуатации по температуре	от -30 до +50°С и относительной влажности 90% при температуре +30°С
Масса без комплекта шнуров	не более 2,2 кг
Габаритные размеры	166х130х200 мм

Комплектация мегаомметра ЭС0202/2:

№	Наименование	Количество
1.	Мегаомметр ЭС0202/2	1
2.	Шнур	2
3.	Проводник	1
4.	Сумка	1
5.	Паспорт	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/ChAO Umanskiy zavod/Свидетельство об утверждении СИ ЭС0202.pdf
