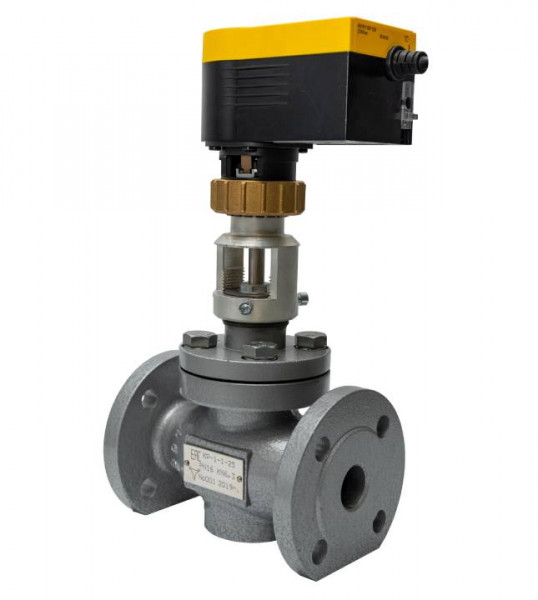

Клапан регулирующий с электроприводом КР-1

Описание клапана регулирующего с электроприводом КР-1

Клапаны регулирующие с электрическим приводом КР-1 предназначены для регулирования расхода жидких, паро- и газообразных сред, неагрессивных к материалам клапана. Типовое применение: регулирование расхода теплоносителя в системах отопления и горячего водоснабжения зданий, регулирование подачи пара в системах пастеризации пищевых производств и т.д.Клапаны КР-1 изготавливаются двух типов КР-1-1 и КР-1-2

Оба типа клапанов изготавливаются с двумя типами уплотнения штока по выбору заказчика, с сальником или с циклопрочным сварным мембранным сильфоном.

Преимущества

• Герметичное уплотнение штока, за счет применения сварного мембранного сильфона. Узел не требует обслуживания;


• Разгруженная по давлению клеточная конструкция клапана, позволяет использовать компактные маломощные электроприводы Sauter AVM (Швейцария) с низким энергопотреблением;


• Конструкция клапана исключает возможность деформации штока, перекоса подвижных частей и заеданий;


• Уплотнение в затворе «металл по металлу»;


• Полностью ремонтопригоден.

Отличительные особенности

Главная особенность клапанов КР-1 — применение наряду с традиционным сальниковым уплотнением разделительного сильфона. У сварного мембранного сильфона циклопрочность составляет несколько сот тысяч циклов, что обеспечивает надежную работу изделия в течение всего срока эксплуатации.Клапаны КР-1 оснащаются электроприводами Sauter (Швейцария): AVM115F120, AVM321F110, AVM322F120, AVM234SF132.Клапаны могут монтироваться на горизонтальном или вертикальном участке трубопровода.  Не допускается установка электроприводом вниз.Перед клапаном рекомендуется устанавливать сетчатый фильтр.Клапаны изготавливаются по СНИЦ.306 142.001ТУ. Имеется Декларация соответствия техническому регламенту таможенного союза.

Технические характеристики клапана регулирующего КР-1

Параметр	Значения
Диаметр условного прохода DN, мм	15	20	25		32		40		50		65			80				100				125	150	200
Условная пропускная способность Kv, м³/ч ±10%	1	1,6	2,5	8*	4	12*	6,3	20*	10	32*	16	32*	50*	25	32*	50*	80*	40	50*	80*	125	63	100	250
	1,6	2,5	4	10	6,3	14*	8*	25	12*	40	20*	40	63		40	63	100		63	100		80*	125*	320
	2,5	4	6.3		8*	16	10		14*		25											100	160	400
	4	6,3			10		12*		16													125*	200*
							14*		20*													160	250
							16		25													200*	320
																						250
Номинальный ход штока, мм, не более	5			7	5	7	5	12	5	10	5	6	19	5	6	7,5	14	5	6,5	20	22	40
Тип привода	AVM115 F120 / AVM321 F110							AVM	AVM	AVM	AVM		AVM				AVM	AVM		AVM322 F120	AVM234S F132**
								322	321	322	321		322	AVM321 F110			322	321
								F120	F110	F120	F110		F120				F120	F110
Тип уплотнения по штоку			сильфон СТ12- 45																			сильфон СТ14-65
	Сальник
Условное давление PN, МПа	1,6
Температура рабочей среды, °С	от 0 до +200
Относительная протечка в % от Kv, не более	0,05
Присоединение к трубопроводу	фланцевое по ГОСТ 33259-2015 тип 21, исполнение В

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Теплоконтроль/Руководство по эксплуатации клапана регулирующего с электроприводом КР-1.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Теплоконтроль/Руководство по эксплуатации клапана регулирующего с электроприводом КР-1-200.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Теплоконтроль/Инструкция по техническому обслуживанию КР-1.pdf
