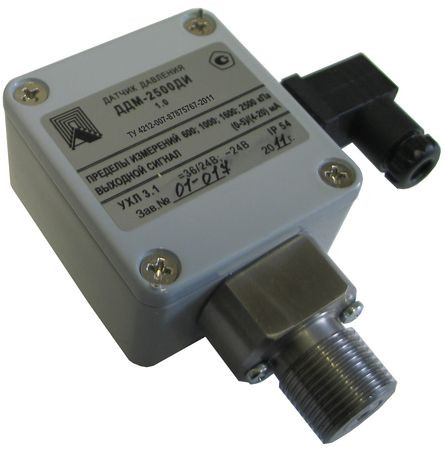

Аналоговый датчик давления ДДМ-2500ДИ

Описание аналогового датчика давления ДДМ-2500ДИ:

Для непрерывного преобразования значений избыточного (ДДМ-ДИ) давления, избыточного давления и разрежения (ДДМ-ДИВ) в стандартный токовый сигнал (4-20)мА и (0-5)мА.

Используется в системах автоматического контроля, регулирования и управления технологическими процессами теплоэнергетике, системах вентиляции и других отраслях.

Отличительные особенности:

• Многодиапазонность, каждая модель датчика имеет четыре диапазона измерения и два диапазона значений выходного сигнала (4-20 мА и 0-5 мА). Потребитель имеет возможность переключения на выбранный диапазон.
• Отсутствие дополнительной калибровки при переключении диапазонов.
• Отсутствие специальных источников питания.
• Произвольное пространственное положение, возможность монтажа на щите или на объекте (трубе).
• Стабильность метрологических характеристик.

Исполнения:

Модель	Предел измеряемого давления, кПа (кг/см²)	Допустимая перегрузка, кПа	Рабочая среда
ДДМ-2500ДИ	2500	5000	воздух, природный газ, нейтральные жидкости
	2000
	1600
	1000

Общие технические характеристики:

Параметр	Значение
Предел допустимой основной погрешности,%	± 1
Значения выходного сигнала постоянного тока, мА - код 42 - код 05	4-20 0-5
Напряжение питания, постоянный ток, В - переменный ток, В	="36/24± 1 ~24± 3"
Нагрузочное сопротивление датчика с выходным сигналом (4-20)мА, Ом:
при питании постоянным током напряжением 36В	0 – 1000
при питании постоянным током напряжением 24В или переменным током напряжением 24В (трансформатор)	0 – 500
Нагрузочное сопротивление датчика с выходным сигналом (0-5)мА,: Ом	0 – 2500
Температура окружающей среды, °С	от -25 до +55
Температура измеряемой среды, °С	от -30 до +85
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, %, не более	0,5
Потребляемая мощность, Вт	1,5
Степень защиты, (код IP)	IP54
Габаритные размеры, мм : длина х ширина х высота	108х93х41
Масса, кг	0,8
Наработка на отказ, час	80000

1. Пределы измерения давлений и значение выходного сигнала в каждой модели выбираются и переключаются потребителем, для этого необходимо снять крышку с корпуса датчика.
2. Исходное положение переключателей, если это не оговорено в заявке, соответствует максимальному диапазону модели и выходному сигналу (0 – 5) мА.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Прома/Руководство по эксплуатации ДДМpdf
